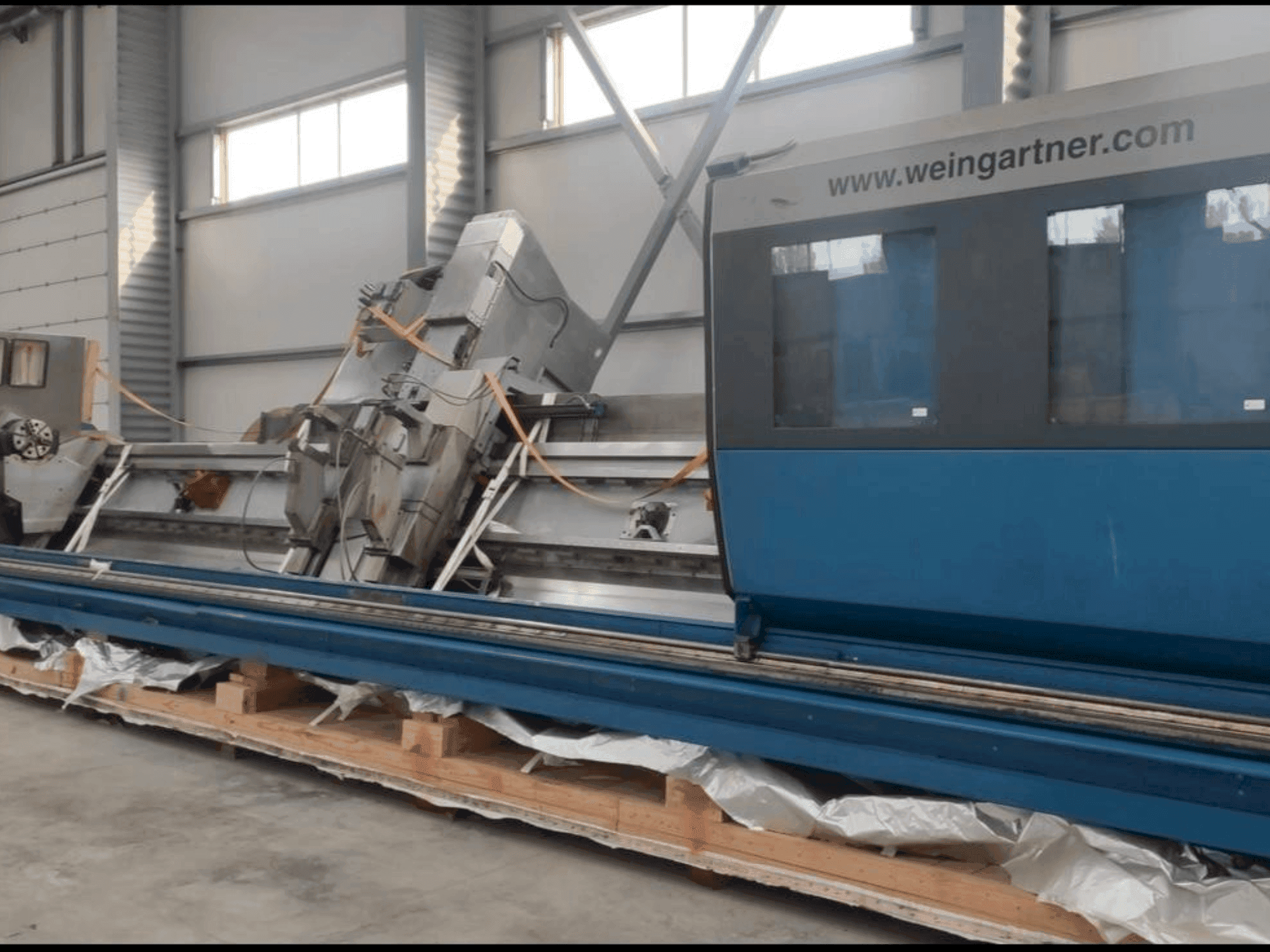

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Täiendav varustus

• - Peavarras: vahelduvvoolu servomootori etteande: 1FT6 105 – 8SF71 – 3AG1, pöördemoment on saadaval põhivõllil S1-režiimis, koonuskäigukasti suhe: 4:1, tiguülekande suhe: 15:1, koguvähendamisaste: 60:1, Põhispindli kõrgus: 1550 mm, Põhispindli ava: 108 mm, Padruni Gr. 315: ava läbimõõt: 95 mm, max. rõhk: 27 baari, maks. kinnitusjõud 27 baari juures: 17500 daN, välimine kinnitus: 25–245 mm, sisemine kinnitus: 90–310 mm
• - Laastukonveier: ajami võimsus: 1,1 kW, väljalaske laius: 250 mm, tühjenduskõrgus: 850 mm, laastud: 300 dm³/h
• - Hüdraulika: Pumba tarne: 27 l/min, Max. süsteemi rõhk: 80 baari, ajami võimsus: 4,6 kW, paagi maht: 60 l, õlijahuti võimsus: 0,3 kW
• - Freesimisseade PUFK-320: perifeerne ja hoobimisseade, pöörlev telg A toite vahelduvvoolu servomootorilt: 1FT6 084 – 8AF71 – 3EL4, planetaarkäigukasti suhe: 70:1, ülekandearv: 3:1, koguvähendusaste: 210 :1, maks. Pöörlemiskiirus: 90°/sek, Pöördevahemik: ±90°, Toide vahelduvvoolu peaspindli mootoriga: 1PH7 137 – 2NF22 – 0CJ2, Max. lõikepea läbimõõt: 260 mm, Max. lõikepea kiirus: 300 min⁻¹
• - Koorimisseade (valikuline): toide vahelduvvoolu põhivõlli mootoriga: 1PH7 137 – 2NF22 – 0CC2, ülekandearv: 2,4:1, maks. lõikepea kiirus: 1800 min⁻¹
• - Eesmine Stabiilne tugi: läbimõõdu vahemik (freeslõuad): 25–220 mm, maks. kinnitusjõud 80 baari juures (ilma efektiivsuseta): 1200 daN, maks. kinnitusrõhk: 80 baari
• - Tagumine stabiilne tugi: läbimõõdu vahemik (freeslõugade pikkused): 25–220 mm, maks. kinnitusjõud 80 baari juures (ilma efektiivsuseta): 1200 daN, maks. kinnitusrõhk: 80 baari
• - Tabaosa: toide vahelduvvoolu servomootoriga: 1FT6 064 – 6AF71 – 3EK4, kaldvarre ülekandearv: 50:1, kiirkäik max: 5000 mm/min, sule läbimõõt: 160 mm, käik: 200 mm, rõhk 50 baaril: 1500 daN, pinge 50 baari juures: 1000 daN, maks. rõhk: 50 baari
• - Tooriku tugi: Diameetri vahemik: 70 – 220 mm
• - Masina koguspetsifikatsioonid: toitepinge: 3 x 380 V ± 10%, tsükkel: 50 Hz ± 2%, maksimaalne sisendvõimsus: 57 kW, maksimaalne võimsus: 100 A, juhtpinge: 24 V DC, süsteemi rõhk (pneumaatika): 6 – 10 baari, õhukulu: 15–20 m³/h, õhupistik: ½”, süsteemi rõhk (hüdraulika): 90 baari

Lisainformatsioon

Masina eelised

• Masina tehnilised eelised:
  • - Töödeldavad materjalid: freesimine tsentrite vahel: min. Pikkus: 585 mm, max. Pikkus: 8620 mm, läbimõõt: 25 – 220 mm
  • - Masina komponendid: masina alus: pikisuunalise liuguri juhiku kaugus: 700 mm, pikisuunalise liuguri juhiku pikkus: 10 900 mm, kaal: 20 000 kg, pikisuunaline liugur (z-telg): toide vahelduvvoolu servomootoriga: 1ft6 086 – 8af71 – 3ek4, kooniline ülekandearv: 10:1, kuulkruvi läbimõõt: 80 mm, kuulkruvi samm: 20 mm, kiirkäik max: 5000 mm/min, ristliug (x-telg): toide vahelduvvoolu servomootoriga: 1ft6 086 – 1af71 – 3eh1, koonusülekandearv: 6:1, kuulkruvi läbimõõt: 50 mm, kuulkruvi samm: 10 mm, kiirkäik max: 5000 mm/min, ristlibisemise liikumistee freesimisel: 256 mm, nihkes liugur (y-telg) : toide vahelduvvoolu servomootoriga: 1ft6 084 – 1af71 – 3eh1, koonusülekandearv: 6:1, kuulkruvi läbimõõt: 50 mm, kuulkruvi samm: 10 mm, kiirkäik max: 3000 mm/min, ristlibisemine freesimine: 250 mm
  • - Kõrge täpsusega ja vastupidav konstruktsioon täiustatud servomootori juhtimisega, mitmekülgsed töötlemisvõimalused mitme seadmega ja stabiilsed tugid
• Kvalitatiivsed eelised masinale:
  • - Täiustatud täpsus täiustatud ülekandearvude ja kuulkruvimehhanismidega, tõhus töö suure kiire liikumiskiirusega

Lisainformatsioon

• - Masin veel toite all
