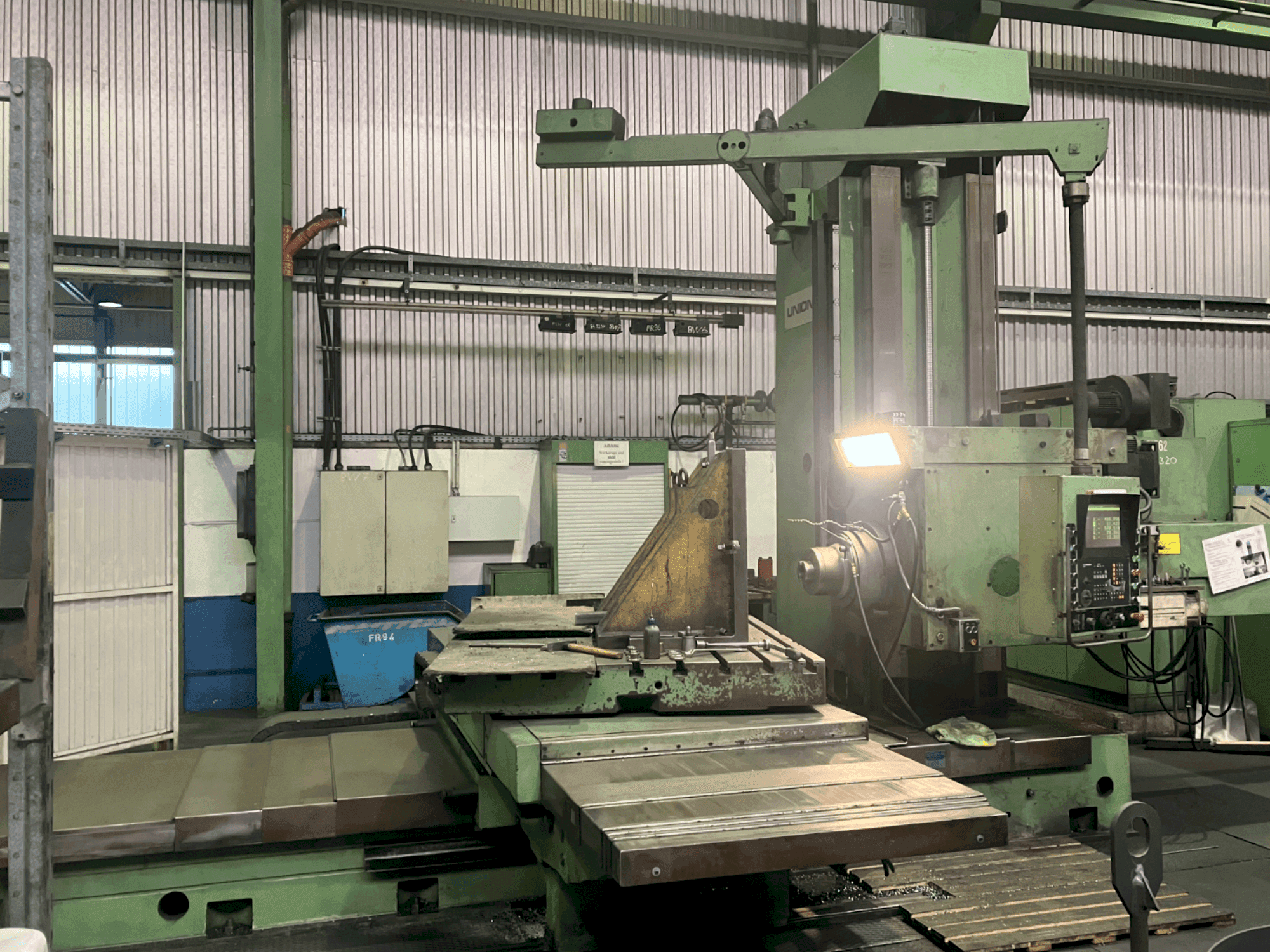

UNION - BFT 110 NCDE-OTH-UNI-1992-00001

Lisainformatsioon

Masina eelised

• Masina tehnilised eelised:
  • - Mootori käivitamise tippvooluvajadus: 300 a
  • - Kiirused (astmeteta): puurvõll (4 vahemikku): 6,3–1250 min⁻¹ puurvõll (2 vahemikku): 6,3–315 min⁻¹
  • - Maksimaalne puuri läbimõõt: 630 mm // maksimaalne pinnase läbimõõt: 1250 mm
  • - Toitepinge: 380 v ac ±10% // sagedus: 50 hz
  • - Torni maksimaalne puurimise läbimõõt: 630 mm
  • - Kinnituspinna mõõtmed: 1250 x 1400 mm, 1400 x 1600 mm
  • - Maksimaalne kinnitusmass ühtlase koormuse jaotusega: 6300 kg
  • - Kinnituslaua t-pilud: laius: 28 mm kaugus: 160 mm tsentreerimise läbimõõt: 100 n6 mm
  • - Pöörlev liikumine: 360°
  • - Optilise laua positsioneerimine: 4 x 90°

Lisainformatsioon

• - Juhtseade: NC-juhtimissüsteem: TNC 355 Juhtimistüüp: 3-D teejuhtimine juhitavad teljed: X, Y, Z, W ja B Tehnilised andmed: Programmeeritav käigupikkus: Minimaalne: 0,001 mm, Maksimaalne: 14600 mm Interpolatsioon: 3D lineaarne, 2D ümmargune Programmeeritav ettenihe: 1 mm/min kuni 6300 mm/min Pidevalt muudetav ettenihe reguleerimine: 0% kuni 150% programmeeritud väärtusest Programmeeritav ooteaeg: 0,001 s kuni 19999,999 s Pidevalt muudetav kiiruse reguleerimine: 0% kuni 150% Kiiruse programmeerimine: Vaata tehnilisi andmeid Lisaomadused: Tööriista valik: Minimaalselt 1 M-funktsioon ploki kohta Tööriist parandus: 99 tööriista numbrit, 99 paari (pikkus ja raadius) Tehnoloogiline alamprogrammid: 8 töötlustsüklit, 200 vaba alamprogrammi Programmi korrigeerimine: Juhtelemendis ploki kaupa Ekraan: Näitab 4 programmiplokki ja peamiste programmiandmete olekut Sisaldab lihtteksti ja graafikat 12-tollisel ekraanil Programmi sisend/väljund: Ploki pikkus: fikseeritud või muutuv Sisestusvalikud: Diskett, Magnetlintkassett, Käsitsi sisestamine, Jadaliides Väljundivalikud: Diskett, Magnet lindi kassett, jadaliides Käitumisvahemikud: Spindli varre vertikaalne liikumine (Y): 1270–1620 mm Puurimisspindli liikumine (L): 710 mm Kinnituslaua ristliikumine (X): 1985 mm Kinnituslaua pikisuunaline liikumine (Z): ilma sabaosa: 1260–1960 mm Sabatoega: 1490 mm Maksimaalne kaugus esiplaat: Ligikaudu 3000 mm Tabel: Kinnituspinna mõõtmed: 1250 x 1400 mm, 1400 x 1600 mm Maksimaalne kinnituskaal ühtlase koormuse jaotusega: 6300 kg Kinnituslaua T-pilud: Laius: 28 mm Kaugus: 160 mm0 Tsentreerimine0 läbimõõt 6 mm: 1 mm Pöörlemisliikumine: 360° Optiline laua paigutus: 4 x 90°
