STAMA MC536 / Twin

Kuva algkeeles

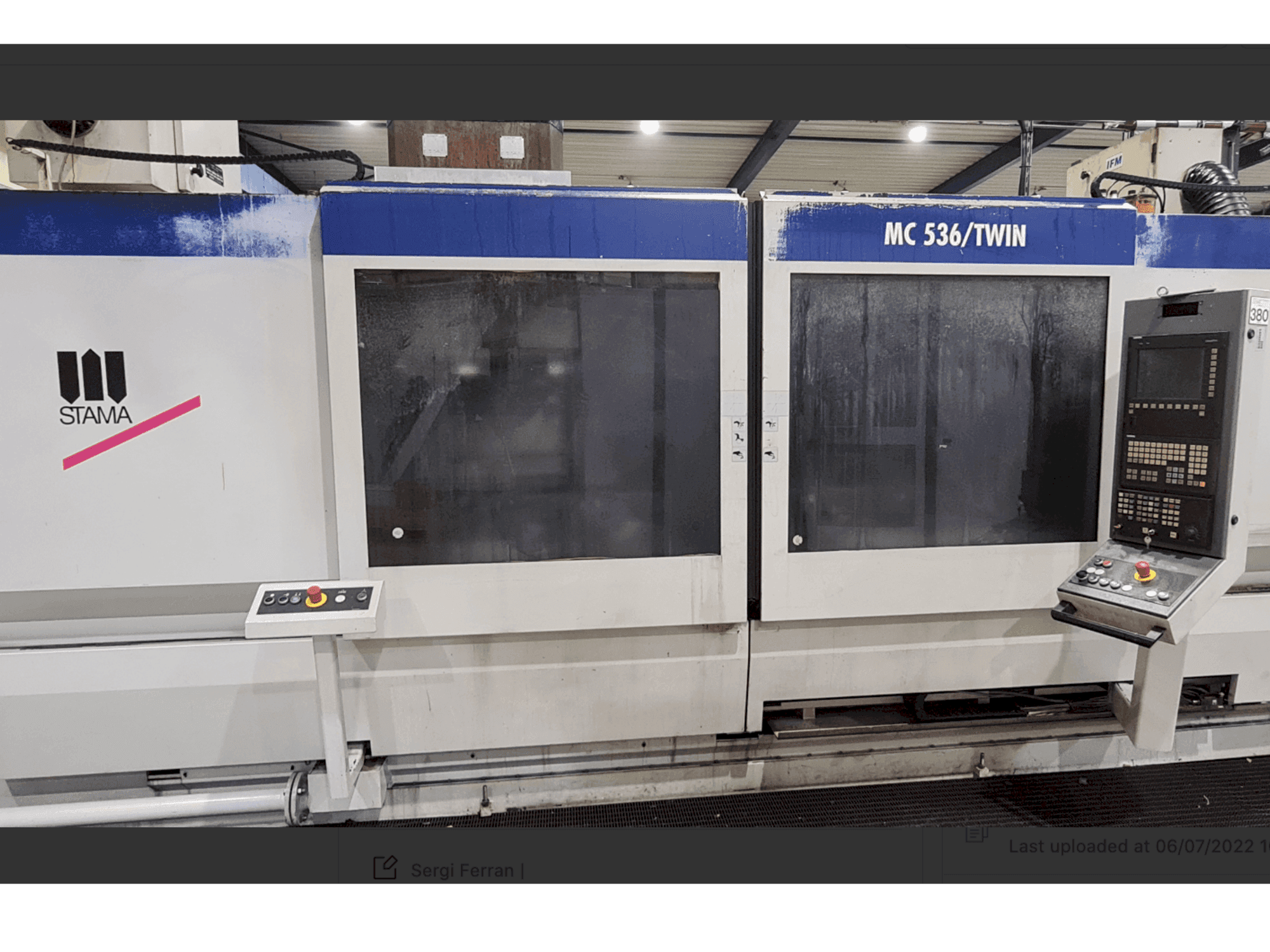

See vertikaalse töötlemise masin STAMA MC536 / Twin on ehitatud 2007. aastal. Seda 3-teljelist masinat juhitakse SIEMENS SINUMERIK juhtploki kaudu. Selle masina spindli pöörlemiskiirus on 0–10000 p / min.

Ülevaade

kaubamärk: STAMA
aasta: 2007
MUDEL: MC536/Twin
rakenduse tüüp: Freesimine
Asukoht: Saksamaa
seadme tüüp: Vertikaalne töötlemiskeskus
saadavus: Müüdud
juhtseadme tootemark: SIEMENS

Tehniline teave - STAMA MC536/Twin

Üldandmed

Mõõtmislaius: 3800 mm
Mõõtmissügavus: 7300 mm
Mõõtmiskõrgus: 3500 mm
Masina kaal: 14500 kg

Juhtseade

Mudel: SINUMERIK
Kaubamärk: SIEMENS

Põhiajam

Spindlite arv: 2
Spindli kiirusvahemik: 0-8000 1/MIN
Spindli mootori võimsus: S1 - 100% ED: 22 KW
Lõõr: 120 mm
Telgede arv: 3

Liikumine

X-TELG Liikumine: 2200 mm
X-TELG Etteandevõimsus: 10000 n
X-TELG Kiire traavers: 40 m/min
Y-TELG Liikumine: 550 mm
Y-TELG Etteandevõimsus: 10000 n
Y-TELG Kiire traavers: 40 m/min
Z-TELG Liikumine: 510 mm
Z-TELG Etteandevõimsus: 15000 n
Z-TELG Kiire traavers: 40 m/min

Toorik

Tooriku kaal: 2 x 1500 kg

Laud

Vertikaalse spindli ja laua minimaalne vahemaa: 250 mm
Vertikaalse spindli ja laua maksimaalne vahemaa: 760 mm

Tööriistad

Tööriista maksimaalne pikkus: 320 mm
Tööriistahoidiku tüüp: HSK100

Keskmine

Peamine elektrooniline ühendus: 400 v 50 hz
Voolutarve: 74 kw
Sisemine jahutus: Jah

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - 2 kaubaalust. Kaubaaluste suurus: 2 x 1250 x 250 mm
- - Maks. Freesimismaht 500 cm3; max puurimine 50 mm; max niit m36
- - Sisemine jahutusvedeliku toiteallikas (50bar) din 69871 a / b
- - Mootori võimsus: s6 - 40% ed - 70 kw
- - Spindli laager 95 mm
- - Maks. Pöördemoment 300 nm
- - Spindli paigutus a = 400
- - Tööriistade arv 2x21; tööriista pinge 45000 n; max tööriist 180
- - Etteandekiirus x, y, z: 1-10000 mm
- - Ühendatud koormus kokku 96 kva

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
