SCHMID - SE 368DE-MIL-SCH-2019-00002
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

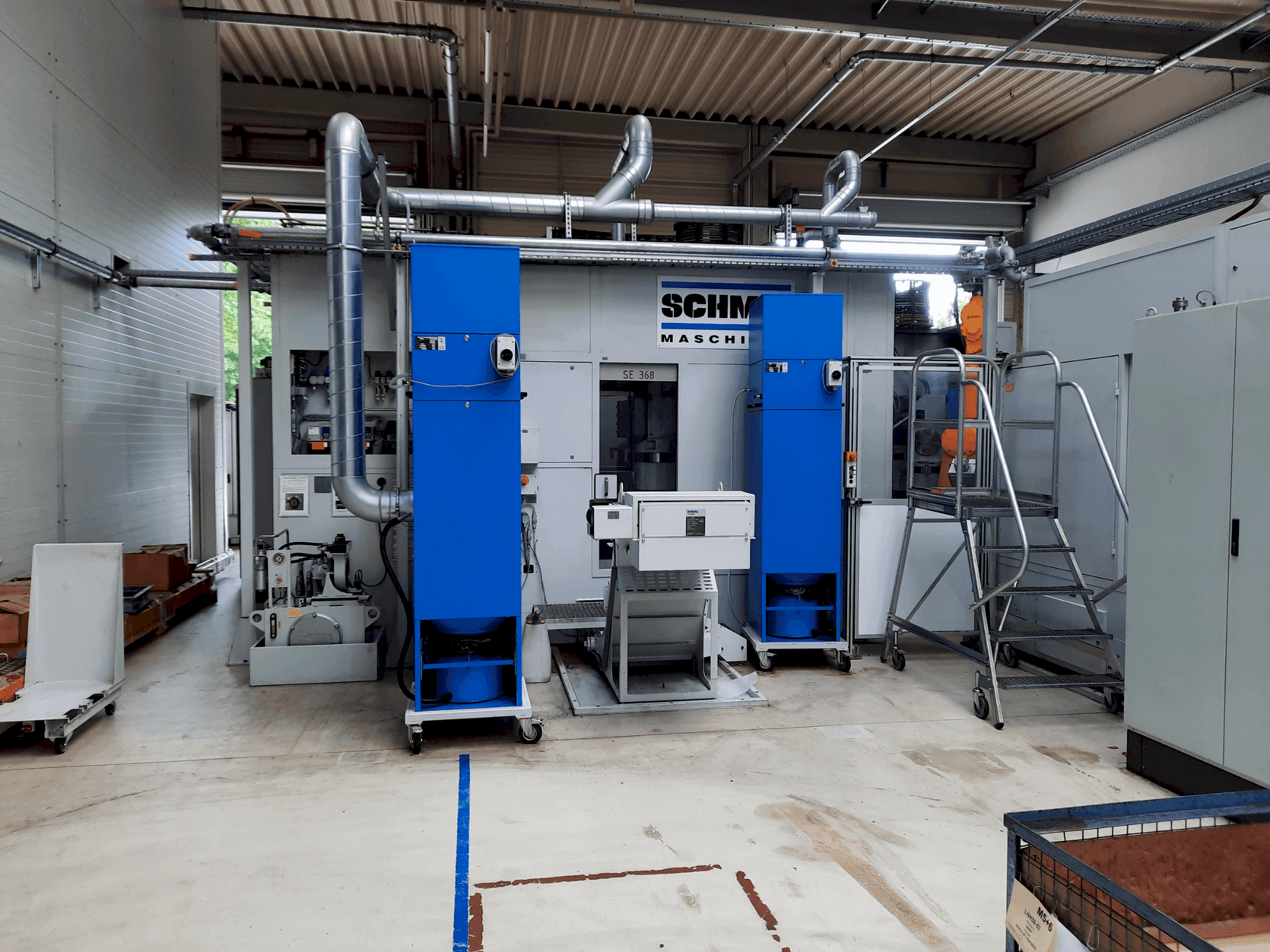

See 5-teljeline SCHMID SE 368 horisontaalne töötluskeskus toodeti 2019. aastal. Sellel on Siemens Sinumerik 840 D SL juhtseade, kiirkäigukiirus 75/40/90 m/min X/Y/Z ja süstiklaud. Varustatud kahe NC-pöörleva sõlme, 30-kordse tööriistavahetaja ja HSK-A63 tööriistahoidikuga. Maksimaalne kiirus on 10 000 pööret minutis. Sisaldab laastukonveierit ja jahutussüsteemi. Suurepärane võimalus osta see SCHMID SE 368 horisontaalne töötluskeskus. Selle horisontaalse töötluskeskuse kohta lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: SCHMID
- aasta: 2019
- MUDEL: SE 368
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalne töötlemiskeskus
- saadavus: Kohe
- juhtseadme tootemark: SIEMENS
Tehniline teave - SCHMID SE 368
Üldandmed
- Masina kaal: 21000 kg
Juhtseade
- Mudel: Sinumerik 840 D SL
- Kaubamärk: SIEMENS
Põhiajam
- Spindlite arv: 2
- Spindli kiirusvahemik: 50 - 24000 rpm 1/MIN
- Tööriista koonus: HSK-A63
Liikumine
- X-TELG Liikumine: 400 mm
- X-TELG Kiire traavers: 75 m/min
- Y-TELG Liikumine: 450 mm
- Y-TELG Kiire traavers: 40 m/min
- Z-TELG Liikumine: 550 mm
- Z-TELG Kiire traavers: 90 m/min
Tööriistad
- Tööriista maksimaalne läbimõõt: 75 mm
Täiendav varustus
- - Kahekordne spindel
- - Shuttle laud
- - 2x 2 NC pöörlevat pöörlevat seadet
- - Elektrikilpide süsteem
- - Laastukonveier Knoll 600K-1 2019
- - Hüdrauliline seade
- - Filtrisüsteem
- - Jahutussüsteem Lahntechnik KOF1803-100 2020
- - Tööriistasalve positsioonide arv: 2x 30
- - Pöördlaud (NC / hüdrauliline kinnitus): nx 360o, vertikaaltelg,
Lisainformatsioon
- Masina tehnilised eelised:
- - Ibag kolmefaasiline peaajam: s1-100% 40 kw / s6-40% 52 kw
- - Peamised jõudlusandmed tööspindli kw s1: 3 12 29 40 40
- - Spindli kiirused ca. 1/min : 1000 5000 10 000 20 000 24 000
- - Pöördemoment u. Nm: 27 27 27 19 17
- - Tööriista läbimõõt vabade naaberpositsioonidega: 125 mm
- - Pööratav laud (nc / hüdrauliline indekseerimine) : vertikaaltelg, 0° - 180°, max. Pöörlemisnurk ühenduses 5. Teljega: +/- 150°
- - Pöördlaua läbimõõt: 400 mm, pöördlaud (horisontaalsed teljed u1-u2/ v1-v2), pöördlaud (nc / hüdrauliline kinnitus): nx 360o, vertikaaltelg, pöördlaua läbimõõt: 330 mm
- - Kaubaaluste kinnitus: 2 nullpunkti kinnitusmoodulit/laud
- - Asukoha mõõtmise süsteemid: absoluutse asukoha mõõtmise süsteemid
- - Asendi tolerants x - y - z : 0,008 mm (vdi/dgq 3441)
- - Masin veel toite all
Masina eelised
Lisainformatsioon
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
