Quaser - MV 184EDE-MIL-QUA-2009-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
![sales contact](https://s3.eu-central-1.amazonaws.com/gindumac/staff/profile_pictures/borja-garcia.png)
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
![whatsapp](https://gindumac.s3.eu-central-1.amazonaws.com/images/email-icons/whatsapp.png)

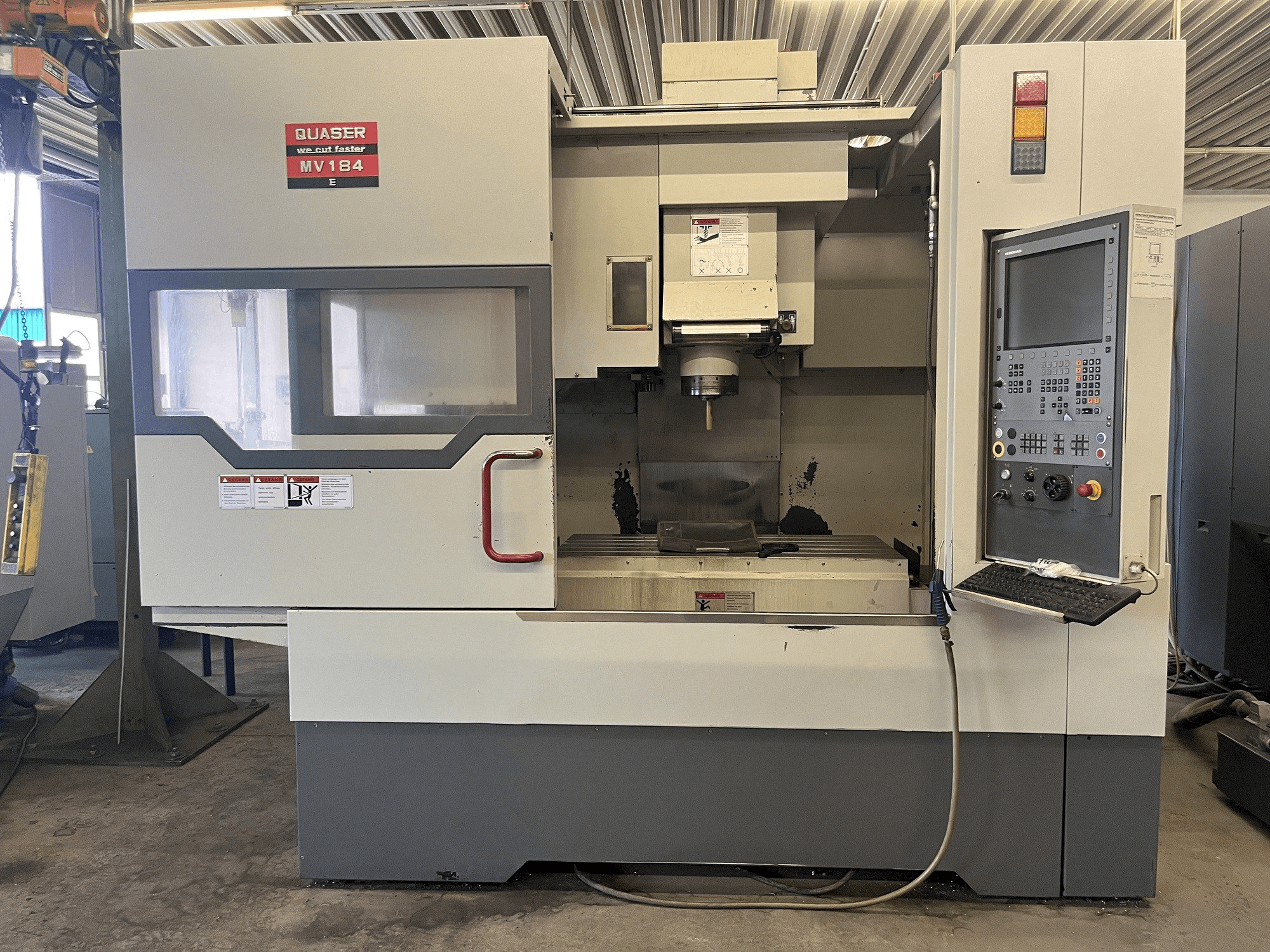

See Quaser MV 184E vertikaalne masinakeskus on toodetud aastal 2009. See on varustatud Heidenhain iTNC 620 juhtseadmega ja sellel on 3. Masina spindli pöörlemissagedus on 30–12000 pööret minutis.
Ülevaade
- kaubamärk: Quaser
- aasta: 2009
- MUDEL: MV 184E
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Masintöötluskeskused (vertikaalsed)
- saadavus: Müüdud
- juhtseadme tootemark: Heidenhain
Tehniline teave - Quaser MV 184E
Üldandmed
- Mõõtmislaius: 2820 mm
- Mõõtmissügavus: 2920 mm
- Mõõtmiskõrgus: 2860 mm
- Masina kaal: 6790 kg
Juhtseade
- Kaubamärk: Heidenhain
- Mudel: iTNC 620
Põhiajam
- Spindli kiirusvahemik: 30 - 12000 1/MIN
- Spindli mootori võimsus: 17 kw
- Telgede arv: 3
Liikumine
- X-TELG Liikumine: 1020 mm
- Y-TELG Liikumine: 610 mm
- Z-TELG Liikumine: 610 mm
Laud
- Välipikkus: 1200 mm
- Välilaius: 600 mm
- Laua koormus: 7 kg
Täiendav varustus
- - Laastukonveier
Lisainformatsioon
- Masina tehnilised eelised:
- - Sisemine jahutusvedeliku juurdevool 20 bar
- - Tööriistade arv ajakirjas 30 tk
- - Tööriistahoidja sk 40
- - Kahe käega tööriistavahetaja 30 hoiukohaga
- - Suuremõõtmelised lineaarsed juhikud kõigil telgedel
- - Väga dünaamilised digitaalsed etteandeajamid 6800 n (z 13900 n) teljevõimsusega
- - Arvuti optimeeritud raske masina korpus, mis on valmistatud tugevalt ribitud malmist
- - Kiirkäik 32 rnlmin (z ;24 mlmin), kiirendus {x/y/z) 3/3 /3 m/sek'
- - Pöördemoment 108 nm
- - Siemens-weissi põhivõll sk 40, sobib standardsetele kinnitustele ja viimistlussüsteemiga tööriistadele
- Kvalitatiivsed eelised masinale:
- - Peaspindli jahutussüsteem eraldi 100 1 õlijahutusringiga ja peamootori õhuvarustusega
- - Eellaaditud kuulkruvid läbim. 45 mm
- - Tööriistahoidikud vastavalt standardile din 69871 (bt 40 lisavarustus), tööriista kinnituspoldid vastavalt standardile din 69872 (iso) 7388 valik)
- - Laastude utiliseerimine, mis koosneb 2 kruvikonveierist ja sptll-süsteemist tööpiirkonnas, samuti kaabitsa lintkonveierist
- - Jahutusvedeliku paak mahuga 300 l
- - Üleujutusjahutus, 12 reguleeritava väljalaskeotsikuga, mis paiknevad rõngas spindli ninas, edastusvõimsus 60 1/min 2-baarisel palronfiltril 80 µ laastude loputamiseks ja üleujutusjahutuseks
- - Sisemine jahutusvedeliku juurdevool grundfossi pumbaga 20 bar. 251/min, sh. Kassettfilter 25 µ
- - Laastude loputus grundtoss pumbaga 60 1/min 2 baariga, roostevabast terasest laastualused töökambris
- - Töökambri täielik kaitse suurte vaateuksedega (ukseava 900 mm) ja 2 tööpiirkonna valgustusega, samuti masina olekutuli
- - Puhu õhk, väljast. Kuivtöötlemiseks
- - Jahutusvedeliku pihustuspüstol. - kahevärviline maal helehallis/hallis. - Klaaskaalud X- jaoks. Y- ja Z-telg (HDH) koos ülerõhuga, et vältida otsese mõõtesüsteemi saastumist. - Kuulkruvide automaatne keskmäärimine. - Quaser töötluskeskused vastavad CE standarditele.
Masina eelised
Lisainformatsioon
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
