Matec - 30HVDE-MIL-MAT-2018-00001

Müüdud

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid

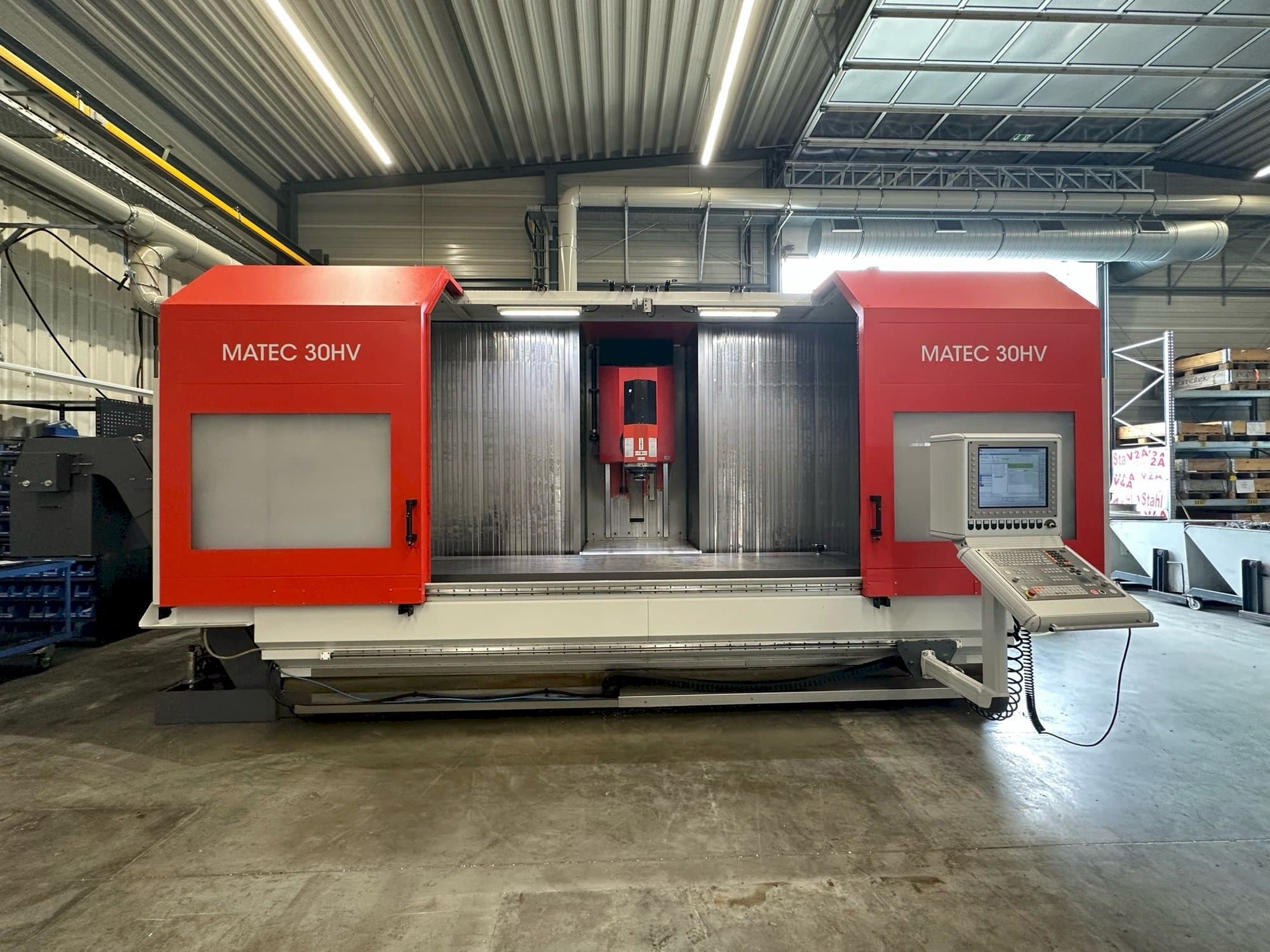

Matec 30HV vertikaalne töötluskeskus

Kuva algkeeles

See Matec 30HV vertikaalne töötluskeskus toodeti 2018. aastal Saksamaal ja sellel on 21719 tootmistundi. See on varustatud HEIDENHAIN TNC 640 juhtseadmega ja sellel on 4 telge (4 telge, pöördepea +/- 105° 1° asendi indekseerimisega). Masinal on 12 000 1/min mootorivõll 30 kW (40% ED), HSK63, tööriistasalv 48 jaama ja sisejahutusega 70 baariga (paberrihmfilter) ja välised düüsid peakontuuril teise jahutusvedeliku ringina 20 baariga. . Kaasas laastude konveier (väljalaske vasakpoolne, kõrgus 1130 mm), elektrooniline käsiratas ja RENISHAW mõõteandur. Kõikide standard- ja lisavõimaluste nägemiseks vaadake originaalset saatelehte PDF-vormingus (saksa keeles).

Ülevaade

kaubamärk: Matec
aasta: 2018
MUDEL: 30HV
tootmistunnid: 21719
rakenduse tüüp: Freesimine
Asukoht: Saksamaa
seadme tüüp: Vertikaalne töötlemiskeskus
saadavus: Müüdud
juhtseadme tootemark: HEIDENHAIN

Tehniline teave - Matec 30HV

Juhtseade

Mudel: TNC 640
Kaubamärk: HEIDENHAIN

Põhiajam

Spindli kiirusvahemik: 20-12000 rpm 1/MIN
Spindli mootori võimsus: 11-16 kW
Tööriista koonus: HSK63
Telgede arv: 4

Liikumine

X-TELG Liikumine: 3000 mm
Y-TELG Liikumine: 800 mm (H) / 700mm (V)

Tööriistad

Jaamade arv: 48

Keskmine

Kiipkonveier: Jah
Sisemine jahutus: Jah

Täiendav varustus

- Laastukonveier
- Sisemine jahutusvedeliku toide 70 baari (paberrihmfilter) // Välised düüsid peakontuuril 20 bar - 2. jahutusvedeliku ring (kõrgsurvepump) // Paagi maht paberfiltrisüsteem 900 l
- 3D-mõõtesond (RENISHAW) raadiosignaali edastamise juhtimisega, sh. juhtimistarkvara
- Elektrooniline käsiratas (kaasaskantav)

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Väljaviskekõrgus: 1130 mm (lisatasu muudetud laastukonveieri väljatõmbekõrguse eest // väljalaskekõrgus 850 mm asemel 1130 mm)
- - 4 teljega, pöördepea +/- 105° 1° asendi indekseerimisega
- - Tööriistamagasin 48 jaamaga
- - Tööala vooderdus katusega
- - Terasliistudega lõõts
- - Otsetee mõõtmise süsteem x-,y-,z-telg
- - Loputuspüstol
- - Keskõli määrimine
- - Tööala valgustus
- - Otsene mõõtesüsteem +/- 3 kaaresekundit
Kvalitatiivsed eelised masinale:
- - Mootori spindel 12 000 1/min mootori spindel 30 kw (40% ed)
- - Tühjenduslaastude konveier vasakul
