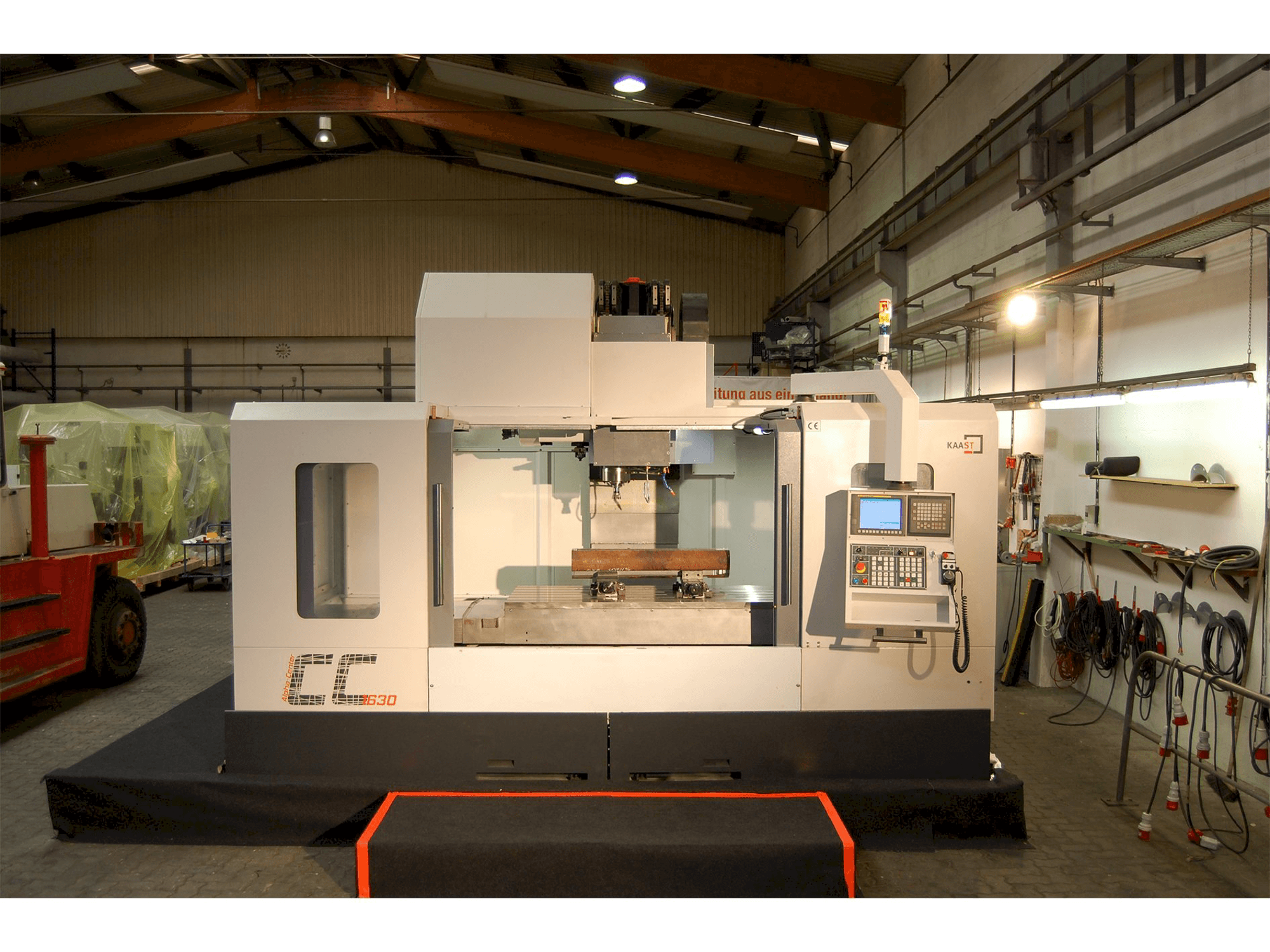

Kaast CC1630 vertikaalne töötluskeskus

Kuva algkeeles

See Kaast CC1630 vertikaalne töötluskeskus aastast 2015 on valmistatud Saksamaal ja sellel on 4500 tootmistundi, millest 1000 on spindlitundi. Seda hüdraulilise kinnitusega 3-telgelist masinat juhitakse Fanuc Oi MD juhtseadme kaudu. See masin töötab spindli kiirusega kuni 9000 p/min ja spindli mootori võimsusega 18,5 kW.

Ülevaade

kaubamärk: Kaast
aasta: 2015
MUDEL: CC1630
tootmistunnid: 4500
rakenduse tüüp: Freesimine
Asukoht: Saksamaa
seadme tüüp: Vertikaalne töötlemiskeskus
saadavus: Müüdud
juhtseadme tootemark: FANUC

Tehniline teave - Kaast CC1630

Üldandmed

Mõõtmislaius: 4820 mm
Mõõtmissügavus: 3580 mm
Masina kaal: 12600 kg

Juhtseade

Mudel: Oi MD
Kaubamärk: FANUC

Põhiajam

Spindli kiirusvahemik: 9000 1/MIN
Spindli mootori võimsus: 18.5 kW
Tööriista koonus: ISO 40
Telgede arv: 3

Liikumine

X-TELG Liikumine: 1630 mm
X-TELG Töökanal: 10 m/min
X-TELG Kiire traavers: 40 m/min
Y-TELG Liikumine: 850 mm
Y-TELG Töökanal: 10 m/min
Y-TELG Kiire traavers: 40 m/min
Z-TELG Liikumine: 815 mm
Z-TELG Töökanal: 10 m/min
Z-TELG Kiire traavers: 25 m/min

Laud

Välipikkus: 1750 mm
Välilaius: 800 mm
T-kujuliste süvendite suurus: 18 x 125 x 6 mm
Laua koormus: 2300 kg

Tööriistad

Indeksi number: 28 pcs.
Maksimaalne kaal: 7 kg
Tööriista maksimaalne läbimõõt: 65 mm
Tööriista maksimaalne pikkus: 350 mm

Keskmine

Voolutarve: 35 kVA
Õlipaak: 640 l
Kiipkonveier: Jah

Täiendav varustus

- Tööriistakoonus DIN 69871 ISO 40
- Tööriistamagasin 28 tööriistale/käevahetajale
- Täielikult kaitstud kabiin "Top Close
- Juhtkapi temperatuuri reguleerimine
- Halogeen tööpiirkonna valgusti
- Jahutusvedeliku väljalaskeava ümber spindli
- Kaasaskantav elekter. käsiratas
- Hingedega lint laastukonveier
- Õli eraldaja, karastatud peamootori ääriku plaat
- Kaasas 4+5 telg

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Spindli-laua kaugus 100-915 mm
- - Spindli kesk-z-telje katte kaugus 860 mm
- - Positsioneerimistäpsus ± 0,005 mm
- - Korduse täpsus ± 0,003 mm
- - Max tööriista tööriist ilma kõrvaloleva tööriistata 130 mm
- - Tööriistavahetuse aeg 2. 2 sek
- - Õhurõhk 7 kg/cm²
Kvalitatiivsed eelised masinale:
- - Z-telg plokijuhina
- - Ktr liitmikud
- - Thk lineaarsed juhikud x ja y, z tasapinnalised juhikud
- - Seadistuse elemendid
- - Tööriist
- - Kasutusjuhised
