HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00003
Kas teil on lisaküsimusi? Võta meiega ühendust!
![sales contact](https://s3.eu-central-1.amazonaws.com/gindumac/staff/profile_pictures/borja-garcia.png)
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
![whatsapp](https://gindumac.s3.eu-central-1.amazonaws.com/images/email-icons/whatsapp.png)

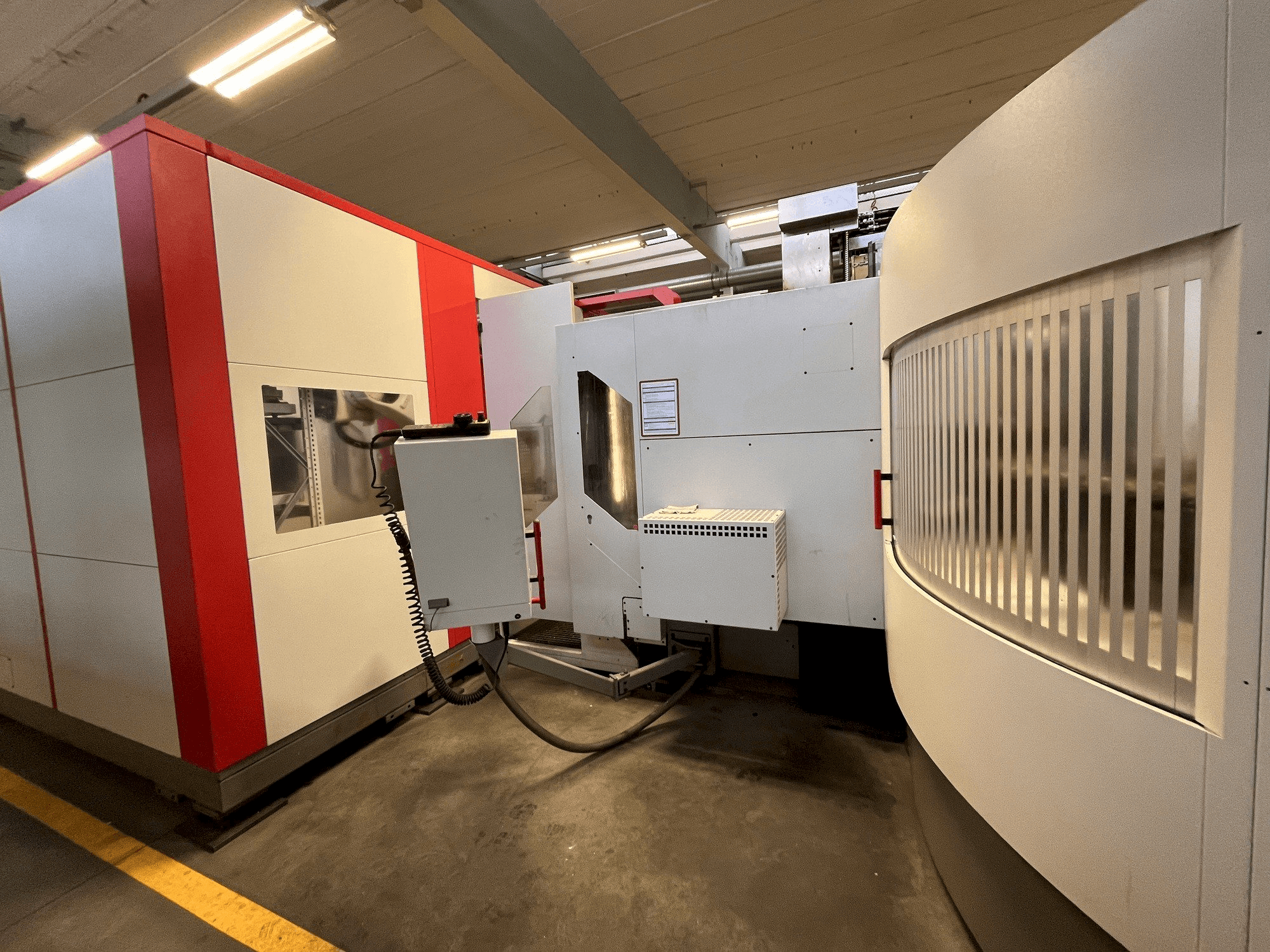

See 2009. ja 2008. aastal valmistatud 2-osaline HERMLE RS1 robotisüsteem Hermle C30 U, 5-teljeline vertikaalne masinakeskus on varustatud HEIDENHAIN iTNC 530 juhtseadmega ja selle spindli pöörlemiskiirus on 18000 p/min. Süsteemiga on kaasas 2008. aastal ehitatud automaatika KUKA KR 150-2 2000 robot, millel on 6 telge, mille maksimaalne kaal on 140 kg.
Ülevaade
- kaubamärk: HERMLE
- aasta: 2009
- MUDEL: RS1 Robot System
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Masintöötluskeskused (vertikaalsed)
- saadavus: Müüdud
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - HERMLE RS1 Robot System
Juhtseade
- Kaubamärk: HEIDENHAIN
- Mudel: ITNC 530
Põhiajam
- Spindli kiirusvahemik: 18000 1/MIN
- Tööriista koonus: HSK A63
- Telgede arv: 5
Liikumine
- X-TELG Liikumine: 650 mm
- Y-TELG Liikumine: 600 mm
- Z-TELG Liikumine: 500 mm
- A-TELG Liikumine: +/- 115 º MM
Tööriistad
- Ladustatud avad: 32
- Maksimaalne kaal: 8 kg
- Tööriista maksimaalne läbimõõt: 300 mm
Täiendav varustus
- - lahtris on 25 alust ilma kruustanguta, 1 kaubaalus igal masinal ja 23 automaatikal
- - kaasa Renishaw puuteanduriga
- - Kaasas on laastukonveier
- - Sisemine jahutusvedeliku kõrgsurvepump ei kuulu komplekti
Lisainformatsioon
- Masina tehnilised eelised:
- - Kiiretteanne: 45000 mm/min - nc-pöördlaua läbimõõt 280
- - Erawa kinnitussüsteemiga 160 mm kurgumõõt - mts alusplaat 320p/a 2-f. MediaÜ. 2-kordne
- - Pöördlaud - ikz - laastu sorteerija
- - Suruõhuvarustuse spindli keskosa - automaatne salongiuks - olekutuli
- - Voodimähis - manuaalne kajuti katus - losma väljatõmbesüsteem
- - Elektrooniline käsiratas - hingedega lintkonveier - asetage täiendav salv: 157
- - Tööriistamagasin: 157 pilu, 6-kordne läbisööt, automaatne uks, temperatuuri kompenseerimine
- - Laadimis- ja mahalaadimisväljakute arv: 8
- - Tööriista mõõtmine: blum wz purunemine/mõõtmine a1
- - Puuteandur: 2x renishaw omp 40-2ls, plc pikendus 2. Mõõtesond
- Kvalitatiivsed eelised masinale:
- - Robot kuka kr 150-2 2000:
- - 6 teljega, kaal: 1267 kg, põhiarvuti, mis töötab windows 10-ga ja soflex tk töötab windows xp-l. Kaubaaluste riiul 300x300 24 kohaga - millest 22 on riiulis olevad kaubaalused, millest 3 on jõulised kinnitusplokid automaatsete klambrite kinnitamiseks.
- - 2 kuupmeetrit, 1x silindriline - 1x käsitsi kinnitusplokk
- - Kaubaaluste riiul 400x400 18 ruumiga - millest 17 kaubaalust on riiulis
- - Tooraine ladustamise kohad:
- - 2x toormaterjali hoiualad kuupdetailide jaoks, 60 ruumi ühe laopinna kohta. Laaditav tooraine mõõtudega 50x15. - 2x toormaterjali aluseid silindriliste osade jaoks, ühe kandiku kohta on saadaval 56 kohta. Laadida saab 6 mm tihvtiga osi.
- - 2x lisahaarats: 1x silindriliste, 1x kuubikujuliste osade jaoks
- - Kuka 6 teljega maksimaalse kaubaaluse kaaluga 140 kg - kuka käsitsijuhtimisseadme tooraine laadimine välise seadistusjaama kaudu
- - Soflexi tellimuste haldamise versioon 4. 27
- - Master arvuti töötab windows 10 peal, soflex pc töötab windows xp-l
Masina eelised
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
