Gildemeister - CTX 420 linearPL-TUR-GIL-2003-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

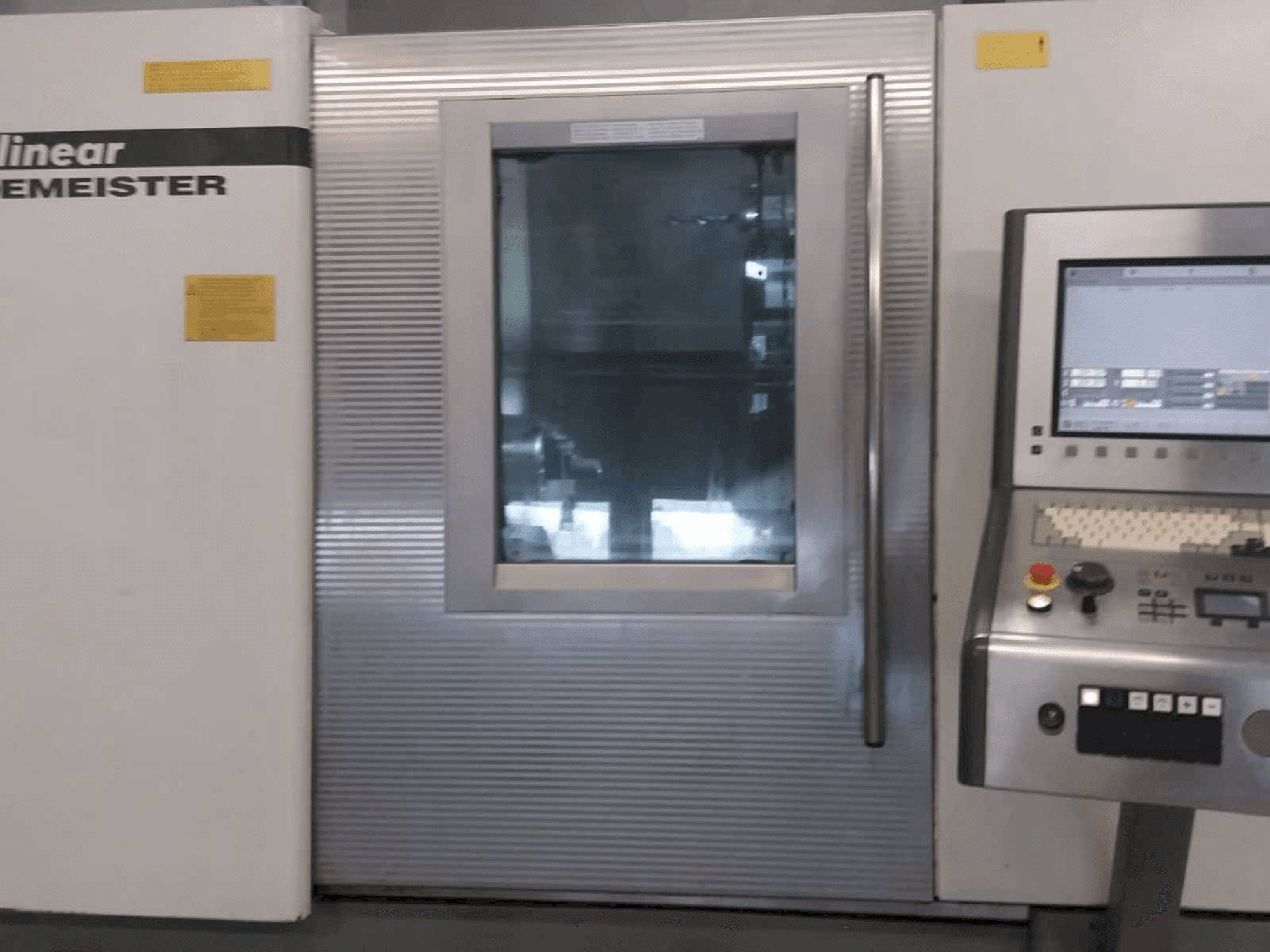

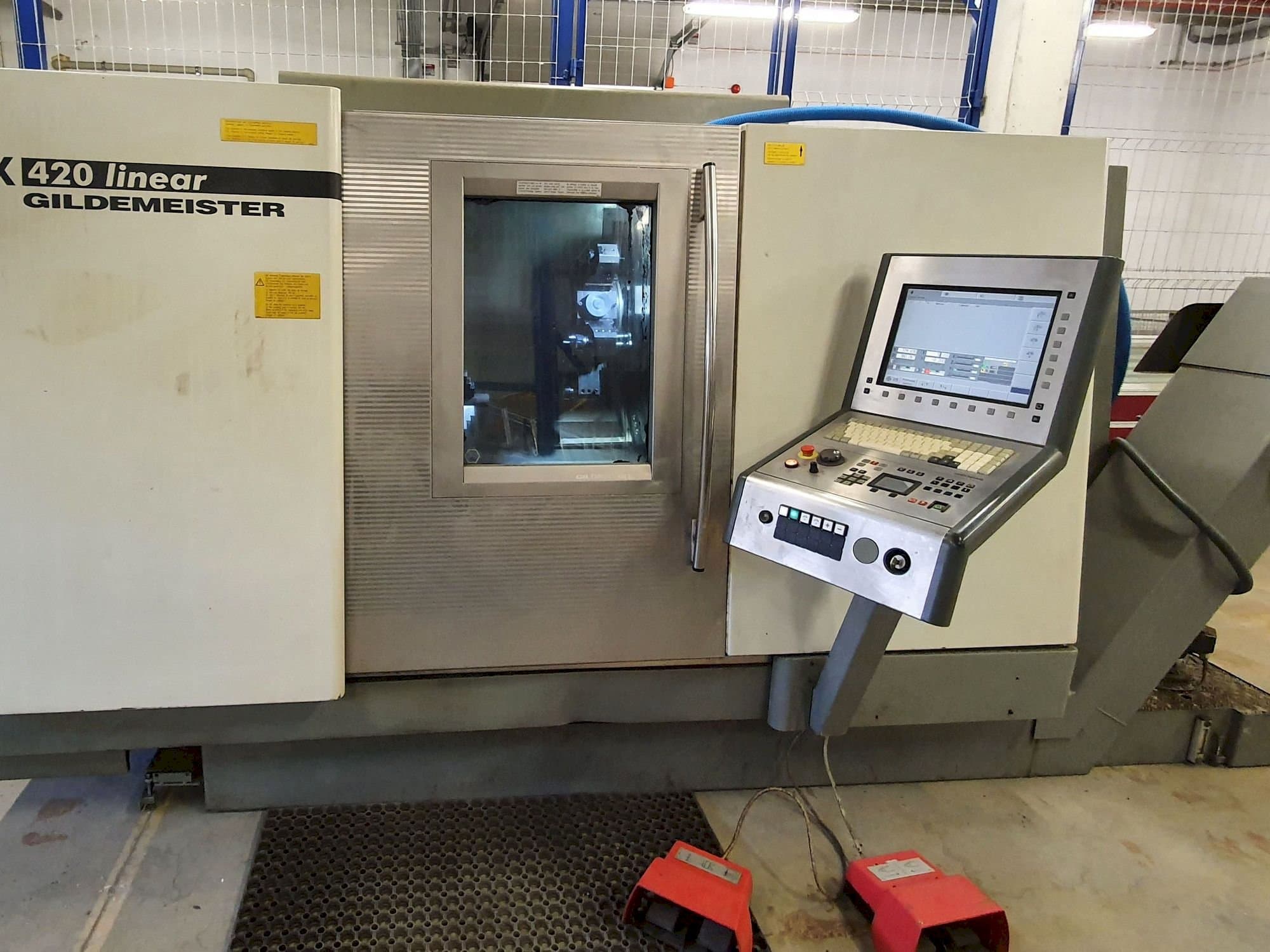

See lineaarne treipink Gildemeister CTX 420 on valmistatud 2003. aastal. See neljateljeline masin on töötanud 81891 tundi, millest 22974 on spindli tööaeg. See töötab Heidenhain DataPilot 4290V7 turnplus juhtploki kaudu. See masin suudab töötada spindli kiirusega kuni 5000 p / min.
Ülevaade
- kaubamärk: Gildemeister
- aasta: 2003
- MUDEL: CTX 420 linear
- tootmistunnid: 81891
- rakenduse tüüp: Pööramine
- Asukoht: Poola
- seadme tüüp: Horisontaalsed treipingid
- saadavus: Müüdud
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - Gildemeister CTX 420 linear
Üldandmed
- Mõõtmislaius: 4350 mm
- Mõõtmissügavus: 2460 mm
- Mõõtmiskõrgus: 2080 mm
- Masina kaal: 6000 kg
Juhtseade
- Mudel: DataPilot 4290V7 turnplus
- Kaubamärk: HEIDENHAIN
Kontroller
- Kaubamärk: SINUMERIK
- Mudel: 840D
Põhiajam
- Spindli kiirusvahemik: 25-5000 1/MIN
- Telgede arv: 4
Liikumine
- X-TELG Liikumine: 260 mm
- Y-TELG Liikumine: 40 mm
- Z-TELG Liikumine: 635 mm
Lisainformatsioon
- Masina tehnilised eelised:
- - Torneti pea 12 pos. / vdi 40 din 69880 (kõik juhitavad)
- - Pöörde läbimõõt: 324 mm
- - Pöördepikkus: 600 mm
- - Lati läbimõõt: 65 mm
- - Kiige läbimõõt: 680 mm
- - Ajamiga tööriistad 12 pos. 4. 500 u / mi
- - Koonus sabataguses mk 5
- - Tagaluugi liikumine: 580 mm
- - 205 mm hüdrauliline padrun
- - Automaatne programmeeritav tagaluuk, kiirliikumine 6 m / min
- Kvalitatiivsed eelised masinale:
- - Tööriista mõõteandur
- - X hüdrauliline vastukaal
- - Kaabitsa laastude söötja
- - Elektrikappide kliimaseade
- - Spindli konditsioneer
- - Tööriistapea kliimaseade
- - Originaaldokumentatsioon inglise keeles
- - Saksa keel ja programmeerija käsiraamat
- - Elekter: 400v / 50hz
- - Koguvõimsus: 50kva
Masina eelised
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
