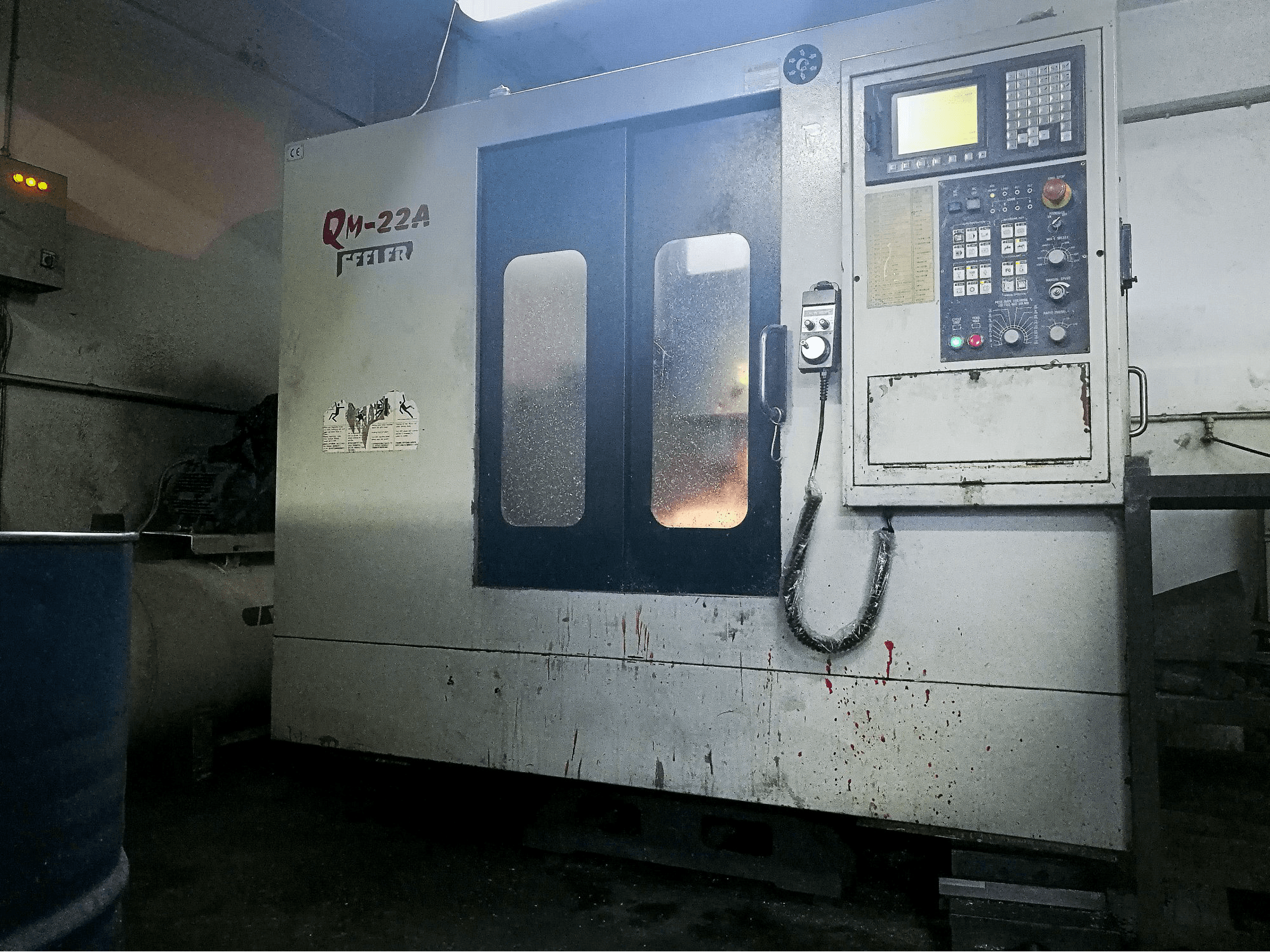

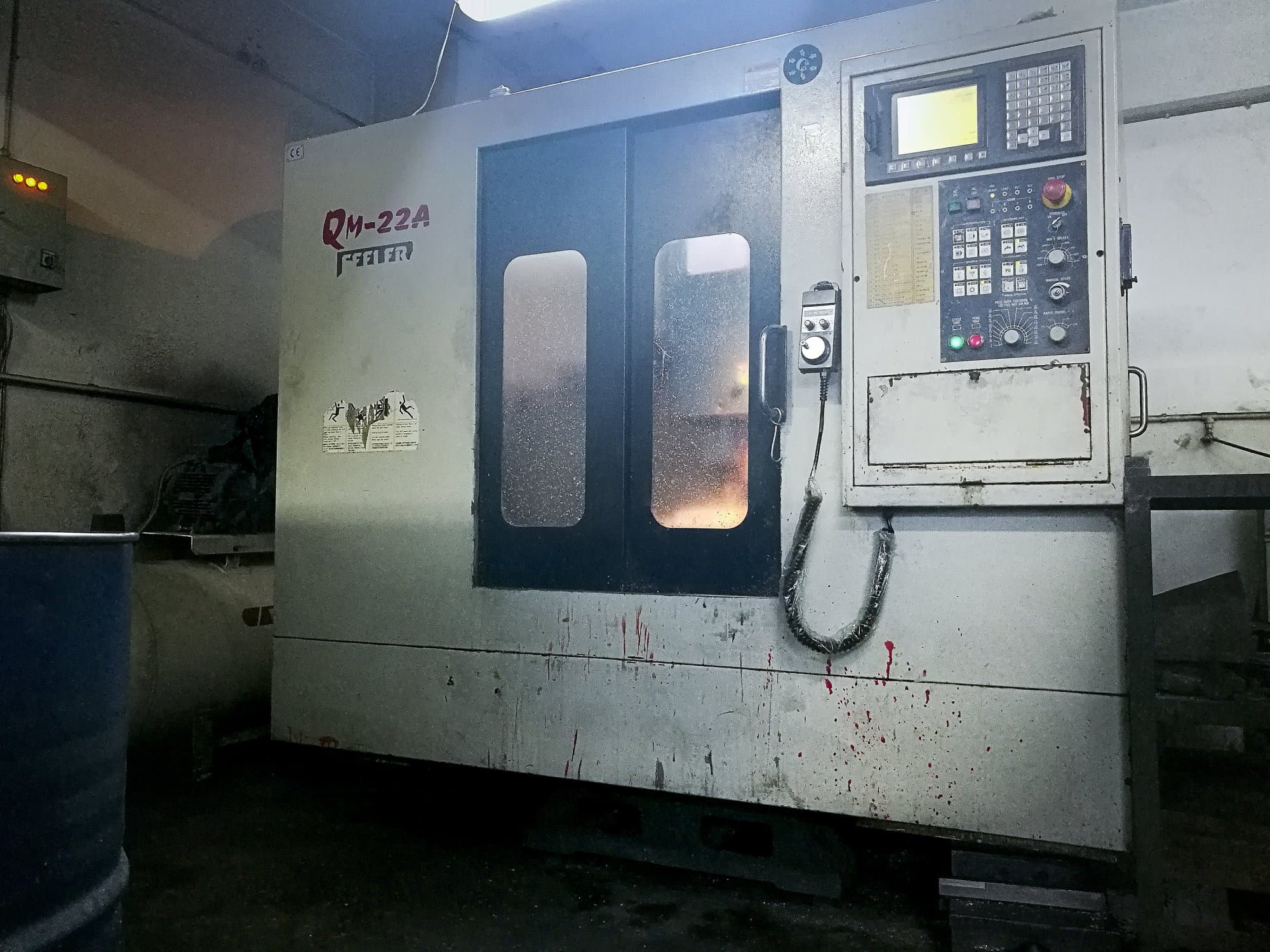

Feeler - QM-22ATR-MIL-FEE-2006-00001

Üldandmed

• Mõõtmislaius: 2645 mm
• Mõõtmissügavus: 3875 mm
• Mõõtmiskõrgus: 3140 mm
• Masina kaal: 3000 kg

Juhtseade

• Mudel: 0i-MC
• Kaugjuhtimine: Jah
• Kaubamärk: FANUC

Põhiajam

• Spindlite arv: 1
• Spindli kiirusvahemik: 10000 1/min
• Spindli mootori võimsus: 11 kW
• Tööriista koonus: 40

Liikumine

• X-TELG Liikumine: 1020 mm
• X-TELG Töökanal: 0-24 m/min
• X-TELG Kiire traavers: 30 m/min
• Y-TELG Liikumine: 600 mm
• Y-TELG Töökanal: 0-24 m/min
• Y-TELG Kiire traavers: 30 m/min
• Z-TELG Liikumine: 550 mm
• Z-TELG Töökanal: 0-24 m/min
• Z-TELG Kiire traavers: 30 m/min

Toorik

• Tooriku kaal: 700 kg

Laud

• Välipikkus: 1100 mm
• Välilaius: 600 mm
• T-kujuliste süvendite suurus: 18 mm
• T-kujuliste süvendite arv: 5
• Vahekaugus: 100 mm

Tööriistad

• Ladustatud avad: 20
• Maksimaalne kaal: 7 kg
• Tööriista maksimaalne läbimõõt: 80/130 mm
• Tööriista maksimaalne pikkus: 250 mm

Keskmine

• Peamine elektrooniline ühendus: 220V / 3P / 50Hz
• Voolutarve: 30 kVA
• Õhurõhk: 6-8 bar
• Määrdepaak: 500 L
• Õlipaak: 40 L
