EMAG - VSC 500DE-TUR-EMA-1998-00001

Müüdud

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

Kuva algkeeles

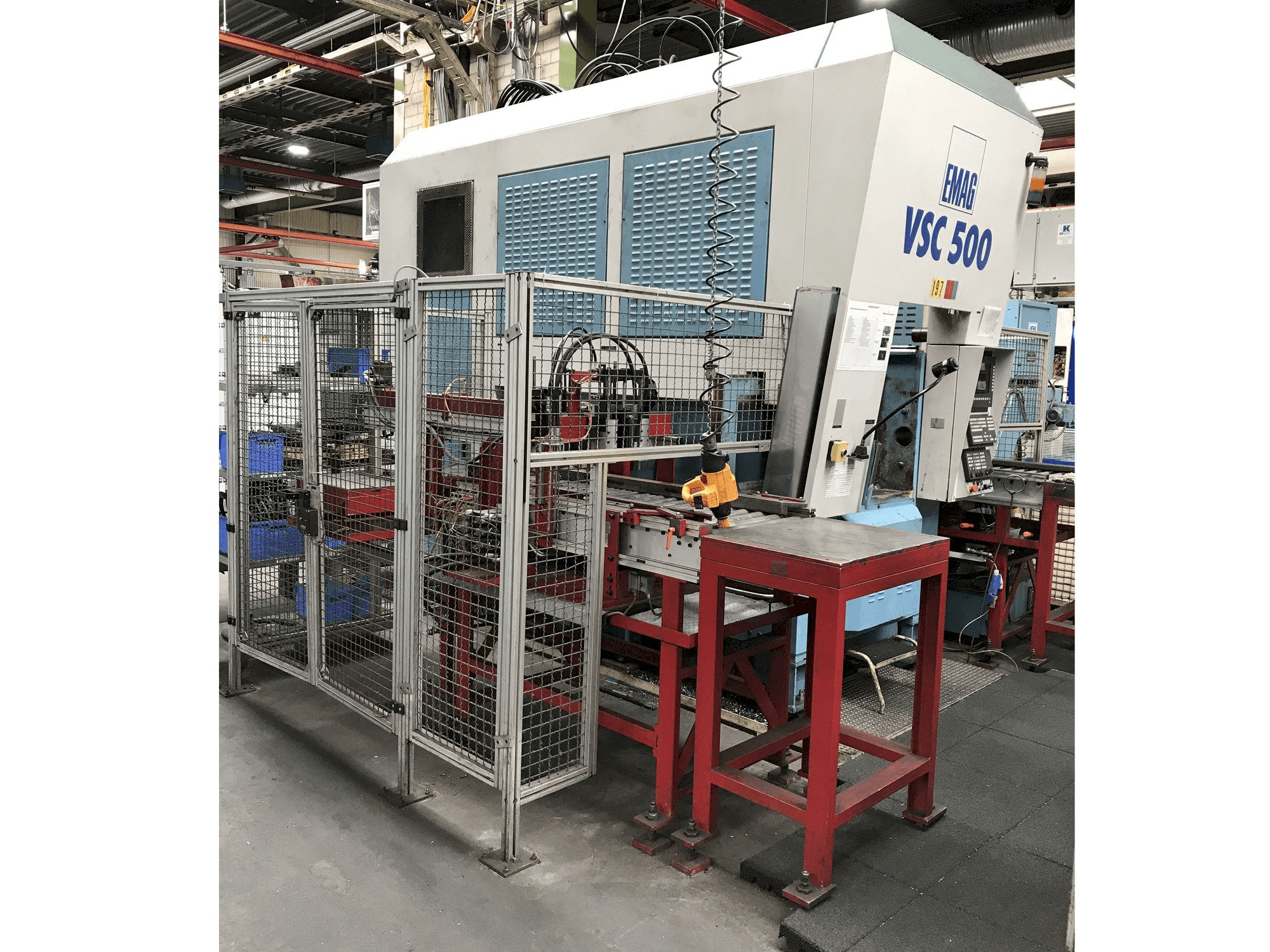

See EMAG VSC 500 treipink on toodetud 1998. Seda juhitakse 14-tollise ekraaniga juhtplokiga SIEMENS Sinumerik 840 D. See 2-teljeline masin suudab töötada spindli kiirusega kuni 3400 p / min ja pöörlemiskiirusega 520 mm.

Ülevaade

kaubamärk: EMAG
aasta: 1998
MUDEL: VSC 500
rakenduse tüüp: Pööramine
Asukoht: Saksamaa
seadme tüüp: Vertikaalsed treipingid
saadavus: Müüdud
juhtseadme tootemark: SIEMENS

Tehniline teave - EMAG VSC 500

Üldandmed

Mõõtmislaius: 1800 MM
Mõõtmissügavus: 4050 mm
Mõõtmiskõrgus: 4250 MM
Masina kaal: 12000 KG

Juhtseade

Mudel: Sinumerik 840 D
Kaubamärk: SIEMENS

Põhiajam

Spindlite arv: 1
Spindli kiirusvahemik: 3400 1/MIN
Spindli mootori võimsus: kW 71
Tööriista koonus: DIN 55026 size 11
Telgede arv: 2

Liikumine

X-TELG Liikumine: 1000 MM
X-TELG Etteandevõimsus: 18 kN
X-TELG Kiire traavers: 45 m/min
Z-TELG Liikumine: 400 MM
Z-TELG Etteandevõimsus: 18 kN
Z-TELG Kiire traavers: 30 m/min

Keskmine

Peamine elektrooniline ühendus: 400 V 50 Hz
Kiipkonveier: Jah

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Juhtplokk integreeritud plc-s7-300-ga
- - Padrun läbimõõt 500 mm
- - Kiige läbimõõt 520 mm
- - Laadimisaeg 8–12 sekundit
- - Spindli laager -Ø ees 160 mm
- - Kolmefaasiline mootor 40% ed 45 kw
- - Täisvõimsus spindli pöörlemiskiirusel 900 p / min
- - Maksimaalne pöördemoment 480 nm
- - 40% pöördemoment 750 nm
- - Kuulkruvi x ja z 50 mm
Kvalitatiivsed eelised masinale:
- - Silindriline vars din 69880 12-kordne vars Ø 50 mm
- - Juhtpinge - alalisvool 24 v
- - Juhtpinge - vahelduvvool 230 v
- - Tooriku läbimõõt 440 mm
- - Tooriku kõrgus 250 mm
- - Tühjenduskõrgus 1250 mm
- - Mõõtmed (koos automaatikaga): pikkus 4500 mm; laius 4000 mm; kõrgus 4250 mm
