Dugard - 850 VMCPL-MIL-DUG-2012-00001

Müüdud

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid

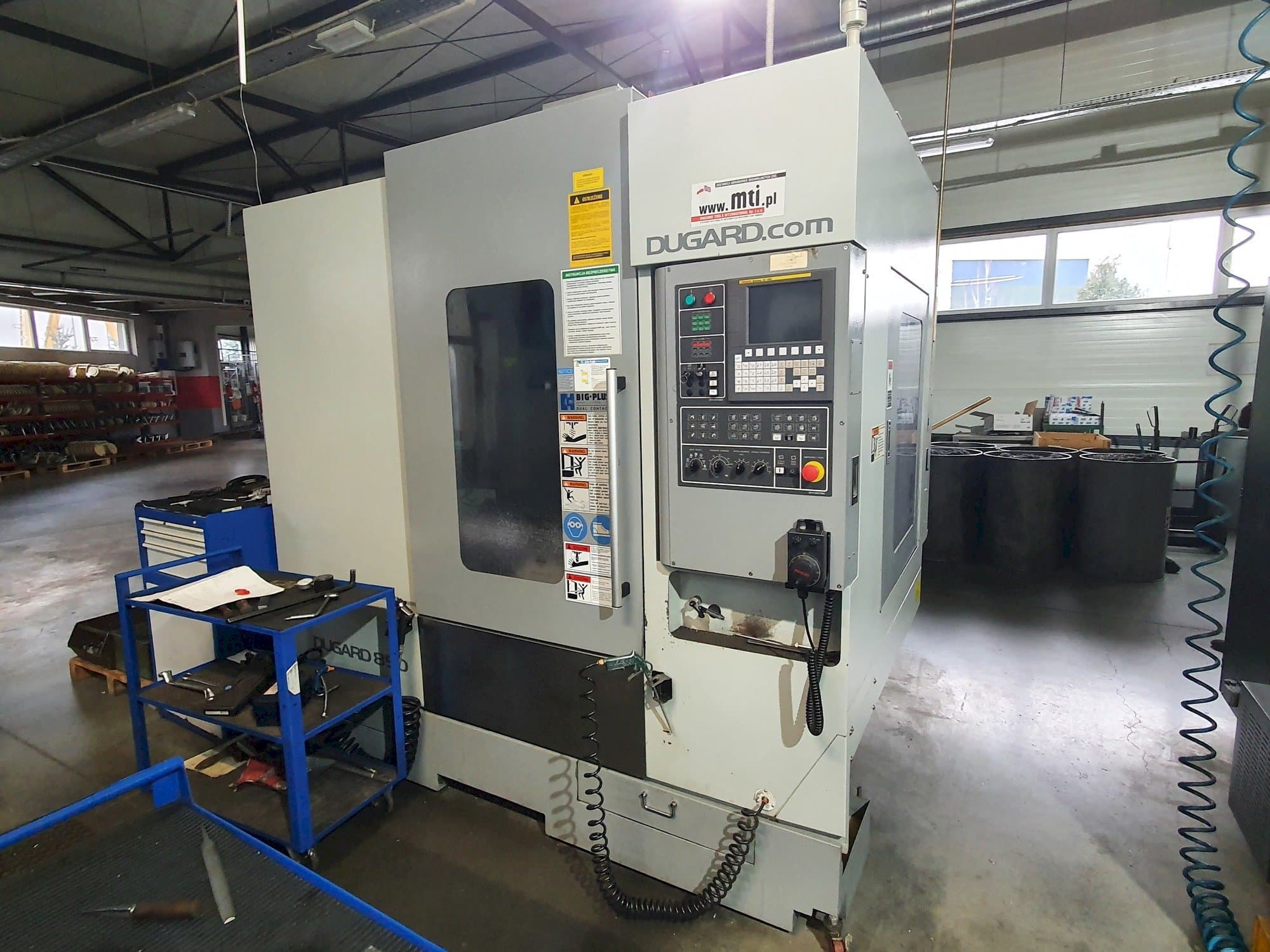

Dugard 850 VMC vertikaalse masinakeskus

Kuva algkeeles

See vertikaalne Dugard 850 VMC masinakeskus toodeti 2012. aastal Poolas. Sellel on kokku 10857 töötundi, millest 3505 on spindlitunnid. Kolmeteljeline masin töötas läbi juhtimisseadme Fanuc 0iMD. Selle masina spindli kiirus on kuni 10000 p / min. Masin on väga heas töökorras. See on endiselt tootmises ja katsetamiseks valmis. Sellel on täielik dokumentatsioon ning juhtimissüsteemi kasutusjuhend.

Ülevaade

kaubamärk: Dugard
aasta: 2012
MUDEL: 850 VMC
tootmistunnid: 10857
rakenduse tüüp: Freesimine
Asukoht: Poola
seadme tüüp: Vertikaalne töötlemiskeskus
saadavus: Müüdud
juhtseadme tootemark: Fanuc

Tehniline teave - Dugard 850 VMC

Üldandmed

Mõõtmislaius: 2300 mm
Mõõtmissügavus: 2120 mm
Mõõtmiskõrgus: 2580 mm
Masina kaal: 5550 kg

Juhtseade

Kaubamärk: Fanuc
Mudel: 0iMD

Põhiajam

Spindli kiirusvahemik: 10000 1/MIN

Liikumine

X-TELG Liikumine: 850 mm
X-TELG Kiire traavers: 30 m/min
Y-TELG Liikumine: 530 mm
Y-TELG Kiire traavers: 30 m/min
Z-TELG Liikumine: 510 mm
Z-TELG Kiire traavers: 24 m/min

Laud

Välipikkus: 1000 mm
Välilaius: 510 mm
Laua koormus: 500 kg

Tööriistad

Maksimaalne kaal: 7 kg
Tööriista maksimaalne läbimõõt: 80 mm
Tööriista maksimaalne pikkus: 300 mm

Keskmine

Peamine elektrooniline ühendus: 400V / 50Hz
Voolutarve: 15 kVA

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Maks. X, y, z etteandekiirus: 10000 mm / min
- - Positsioneerimistäpsus (p): 0,005 mm
- - Korratavus (ps): 0,003 mm
- - Spindli iso 40 spindli koonus
- - Jahutussüsteem: jahutusvedeliku tarnimine spindli kaudu (lisavarustus)
- - Juhtimissüsteem - spindel (lisavarustus)
- - Tööriistaajakirja maht: 24 tööriista
- - Tööriistahoidja tüüp bt40
- - Tööriista vahetamise aeg: 2. 0 - 4. 5 sek
Kvalitatiivsed eelised masinale:
- - Tööriista väline jahutussüsteem jahutusvedelikuga
- - Väliste tööriistade suruõhuga jahutussüsteem
- - Kiibi loputussüsteem
- - Jahutusvedeliku loputuspüstol
- - Suruõhupüstol
- - Spindli puhumine
- - Automaatne määrimissüsteem
- - Valmis 4. Telje paigaldamiseks (liides on installitud)
- - Tööruumi valgustus
- - Väljavõte juhtimissüsteemi kasutusjuhendist
