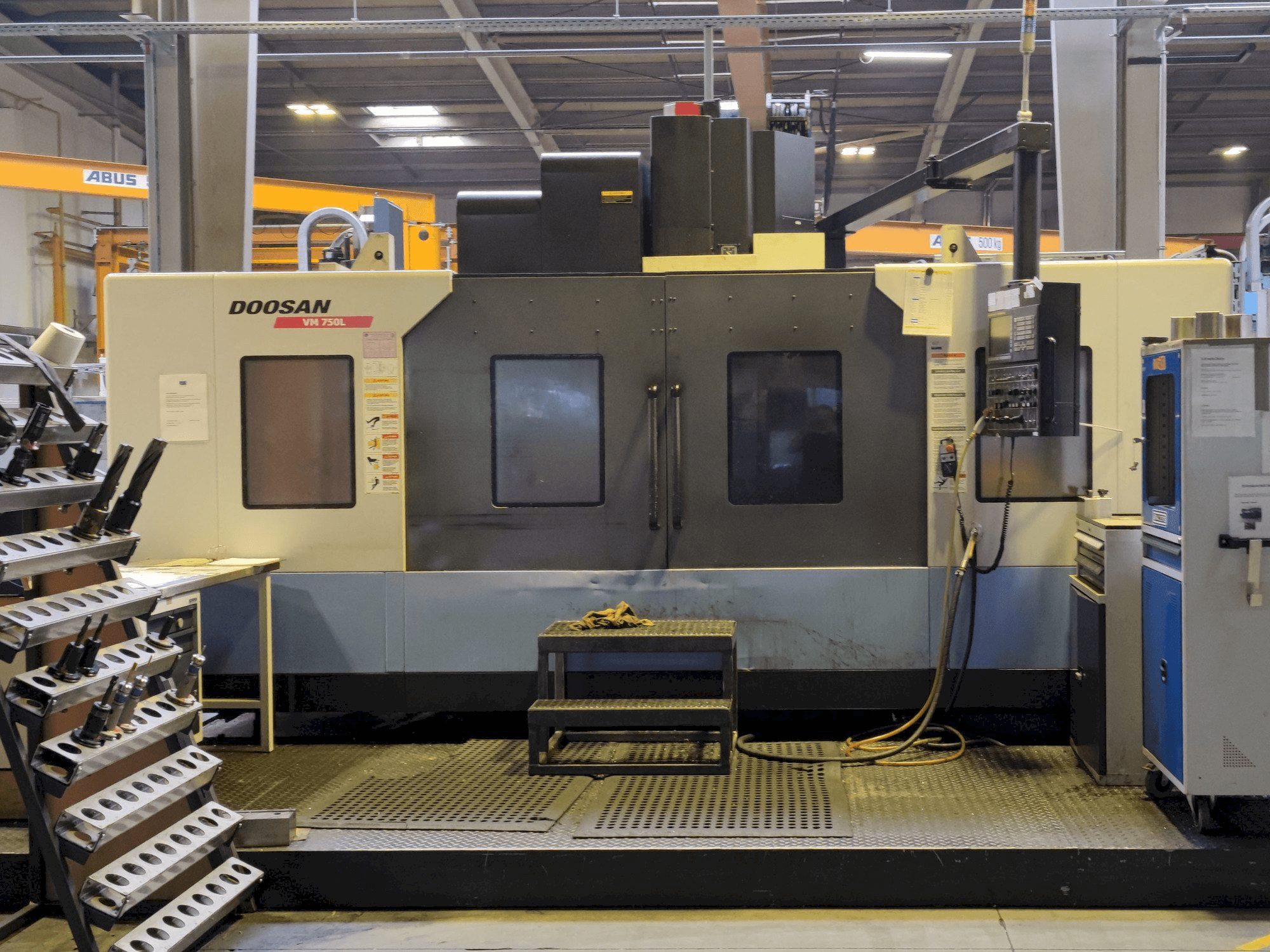

Doosan VM 750L vertikaalne töötluskeskus

Kuva algkeeles

See Doosan VM 750L vertikaalne töötluskeskus toodeti Koreas 2012. aastal. Seda 3-teljelist masinat arvestatakse koos FANUC seeria 31-iA juhtseadmega. Sellel on spindli pöörlemissagedus 30–6000 ja maksimaalne pöördemoment 562 nm. See masin sisaldab käsiraamatuid.

Ülevaade

kaubamärk: DOOSAN
aasta: 2012
MUDEL: VM 750L
rakenduse tüüp: Freesimine
Asukoht: Saksamaa
seadme tüüp: Vertikaalne töötlemiskeskus
saadavus: Müüdud
juhtseadme tootemark: FANUC

Tehniline teave - DOOSAN VM 750L

Üldandmed

Mõõtmislaius: 5190 mm
Mõõtmissügavus: 5075 mm
Mõõtmiskõrgus: 3545 mm
Masina kaal: 15100 kg

Juhtseade

Mudel: 31-iA
Kaubamärk: FANUC

Põhiajam

Spindli kiirusvahemik: 30 - 6000 1/MIN
Telgede arv: 3

Liikumine

X-TELG Liikumine: 1800 mm
Y-TELG Liikumine: 750 mm
Z-TELG Liikumine: 800 mm

Laud

Välipikkus: 1900 mm
Välilaius: 800 mm
Laua koormus: 3500 kg

Tööriistad

Maksimaalne kaal: 15 kg
Tööriista maksimaalne läbimõõt: 125 mm
Tööriista maksimaalne pikkus: 350 mm

Keskmine

Pumba ajami võimsus: 15 / 18,5 kW
Voolutarve: 1,5 kW

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Distantslaud - spindli nina 200mm - 1000mm
- - Kuulkruvi läbimõõt x-telg 50mm x 12mm
- - Kuulkruvi läbimõõt y-,z-telg 50mm x 10mm
- - Toitemootor x-,y-telg 7 kw
- - Toitemootori z-telg koos piduriga 7 kw
- - Kiirkäik x, y, z telg 20 / 20 / 20 m/min
- - Ettenihe x, y, z telg 1 - 10000 mm/min
- - Giidiga ekskursioonid: karastatud ja lihvitud tasapinnalised suunajad kõikidel telgedel
- - Pöördemoment max. 562 nm
- - Spindli koonus 50
Kvalitatiivsed eelised masinale:
- - Ajakirjade kohtade arv 30 stk
- - Max tööriista läbimõõt koos vabade lisajaamadega 230 mm
- - Mahuti maht 480 l
- - Tarnekulu 30 l/m
- - Toiterõhk 20 bar
- - Suruõhu ühendus 6 bar
- - Ühendatud koormus 60 kva
- - Pinge (+/-10%) 3 x 400 v
- - Sagedus 50 hz
