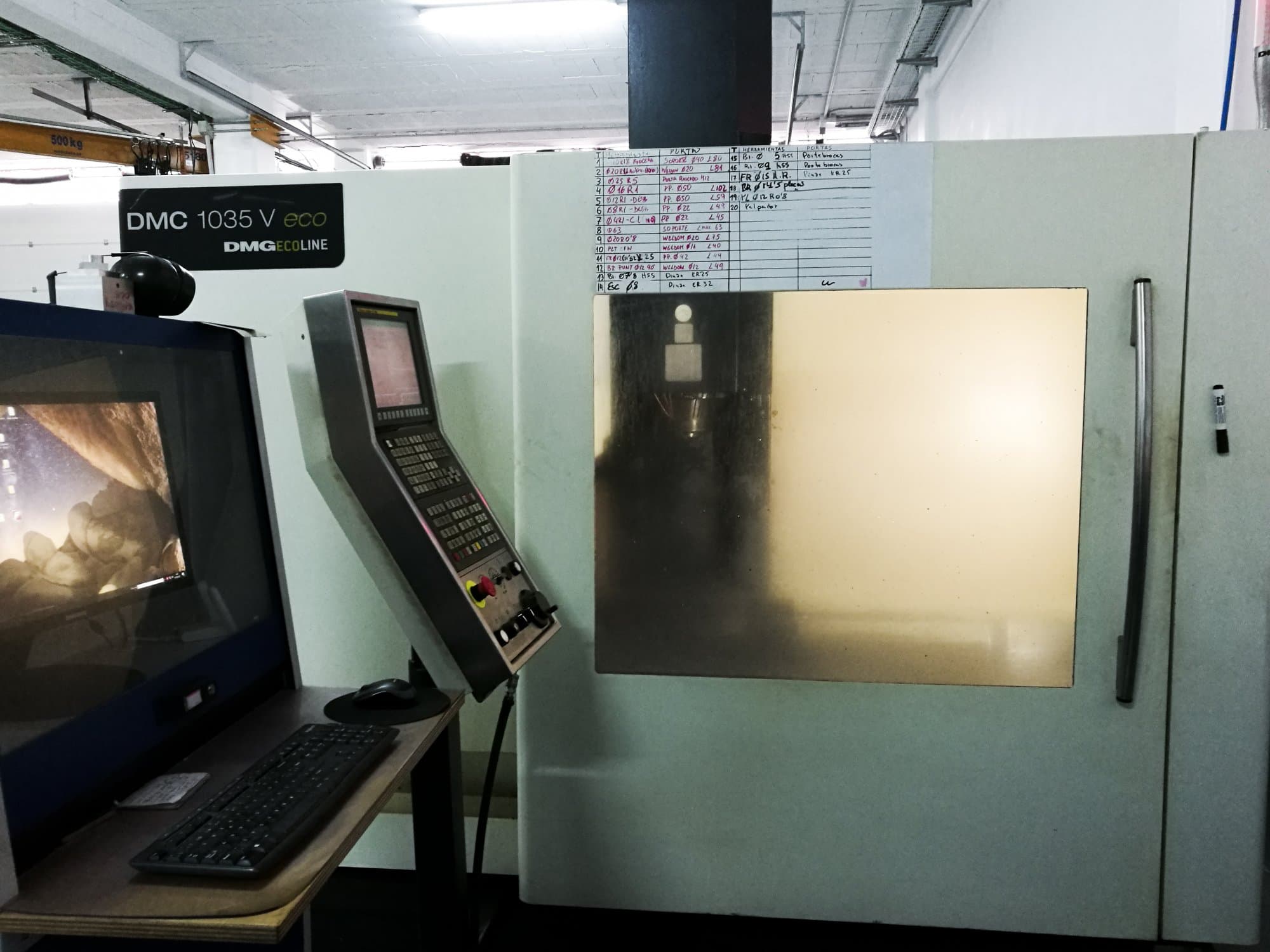

DMG MORI - DMC 1035 V ecoES-MIL-DMG-2008-00001

Üldandmed

• Mõõtmislaius: 2607 mm
• Mõõtmissügavus: 2198 mm
• Mõõtmiskõrgus: 2650 mm
• Masina kaal: 3600 kg

Juhtseade

• Kaubamärk: FANUC
• Mudel: 0i-MC

Põhiajam

• Spindli kiirusvahemik: 10000 1/min
• Spindli mootori võimsus: 9 kW
• Tööriista koonus: SK 40

Liikumine

• X-TELG Liikumine: 1035 mm
• X-TELG Töökanal: 20000 mm/min
• X-TELG Etteandevõimsus: 5000 N
• X-TELG Kiire traavers: 30000 mm/min
• Y-TELG Liikumine: 550 mm
• Y-TELG Töökanal: 20000 mm/min
• Y-TELG Etteandevõimsus: 5000 N
• Y-TELG Kiire traavers: 30000 mm/min
• Z-TELG Liikumine: 550 mm
• Z-TELG Töökanal: 20000 mm/min
• Z-TELG Etteandevõimsus: 2000 N
• Z-TELG Kiire traavers: 30000 mm/min

Toorik

• Toorik z: 720 mm
• Tooriku kaal: 600 kg

Laud

• Välipikkus: 1200 mm
• Välilaius: 600 mm
• T-kujuliste süvendite arv: 5
• Vahekaugus: 100 mm
• Vertikaalse spindli ja laua maksimaalne vahemaa: 720 mm

Tööriistad

• Ladustatud avad: 20
• Maksimaalne kaal: 6 kg
• Tööriista maksimaalne läbimõõt: 30 mm
• Tööriista maksimaalne pikkus: 300 mm

Keskmine

• Peamine elektrooniline ühendus: 400 V
• Voolutarve: 17 kVA
• Õhurõhk: 8 bar
• Määrdepaak: 120 L
• Kiipkonveier: Jah
• Jahutusrõhk: 3.7 bar
