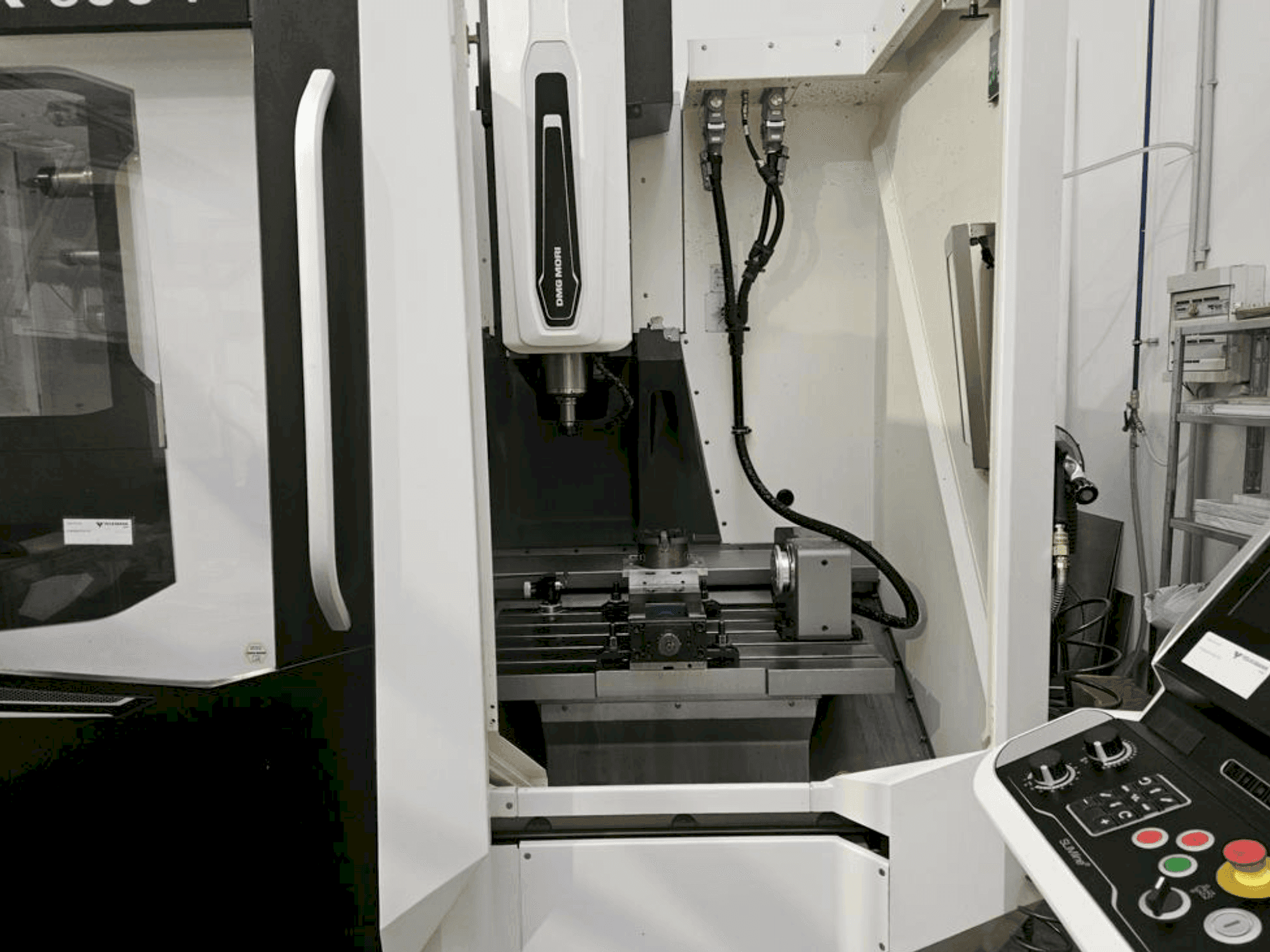

DMG MORI CMX 600 V vertikaalne töötluskeskus

Kuva algkeeles

See DMG MORI CMX 600 V vertikaalne töötluskeskus on toodetud 2022. aastal. Sellel on 4 telge koos Lehmanni NC-pöördlauaga (4. telg) koos kaudse mõõtesüsteemiga. Laua suurus on 900 x 560 mm. Töötlemiskeskus on varustatud Siemensil põhineva DMG MORI SLIMline® Controliga ja otsemõõtmissüsteemiga X/Y/Z. Lisavarustusena on kaasas laastukonveier (kaabitslint, paagi maht: 200l) ja Renishaw puuteanduri komplekt Siemensile. Vaadake tehniliste spetsifikatsioonide ülevaadet PDF-ina (DE).

Ülevaade

kaubamärk: DMG MORI
aasta: 2022
MUDEL: CMX 600 V
tootmistunnid: 3071
rakenduse tüüp: Freesimine
Asukoht: Austria
seadme tüüp: Vertikaalne töötlemiskeskus
saadavus: Müüdud

Tehniline teave - DMG MORI CMX 600 V

Üldandmed

Mõõtmislaius: 2859 MM
Mõõtmissügavus: 3490 MM
Mõõtmiskõrgus: 2985 MM
Masina kaal: approx. 5000 kg

Juhtseade

Mudel: SLIMline (SIEMENS)
Liides: Multi-Touch Control 19"

Põhiajam

Spindli kiirusvahemik: 20 - 12000 1/MIN
Spindli mootori võimsus: 13/9 kW
Tööriista koonus: SK 40

Liikumine

X-TELG Liikumine: 600 MM
Y-TELG Liikumine: 560 MM
Z-TELG Liikumine: 510 MM

Laud

Välipikkus: 900 mm
Välilaius: 560 mm

Tööriistad

Jaamade arv: 30
Tööriistahoidiku tüüp: SK 40

Keskmine

Kiipkonveier: Jah

Täiendav varustus

- Laastukonveier (kaabitsalint) // Paagi maht: 200 l (vasakul) // Laastualus
- Jahutusvedeliku pihustuspüstol
- Signaallamp 4-värviline
- Renishaw puuteandur komplekt SIEMENSi juhtimiseks (PP40 puuteandur optilise signaali ülekandega)
- Kahekordse haaratsiga tööriistamagasin 30 tööriistaga

Lisainformatsioon

Masina eelised

Masina tehnilised eelised:
- - Nc pöördlaud (4. Telg) lehmann kaudse mõõtesüsteemiga
- - Pöördlaua tüüp: ea-510. L
- - Tarkvara ettevalmistamine pöördlaua töötlemiseks
- - Tarkvara tracyl töötlemiseks
- - Pöördtsükkel (tsükkel 800) // kinnitusmoment: 800 nm // max. Kiirus: 80 p/min // spindli kõrgus 150 mm
- - Pöördlaud positsioneerimiseks piki x-telge töölaua paremal küljel (siemensi juhtimissüsteemi jaoks)
- - Kiirkäigu lineaarne telg 30 m/min
- - Välise jahutusvedeliku puhumisrihma ümberlülitamine funktsiooni m kaudu
- - Spindli töötunnid: 1231h
Kvalitatiivsed eelised masinale:
- - Otsene mõõtmissüsteem x/y/z
- - Dmg mori cad/cam süsteem siemens nx
- - Dmg mori ühenduvuspakett
- - Dmg mori planeerimine ja juhtimine - sme - pack
- - Renishaw pp40 3d puuteandur
- - Ots mõõtesond tööriista mõõtmiseks
- - Kalibreerimissüdamik koos tööriistahoidikuga
- - Kalibreerimisrõngas
- - Nc pöördlaud (4. Telg) lehmann ea-510. L
- - Teeninduskaamera
